Кулачковые муфты упругие со звездочкой. (KTR Rotex аналог) Habix Desch
Соединительные кулачковые муфты приводов с эластичным элементом звездочкой
(со вставкой) серия GE - T | Habix Desch Соединение вала электродвигателя, редуктора, компрессора.
Экономичное исполнение эластичных кулачковых муфт - упругих со звездочкой для соединения любых валов. Материал – чугун, сталь или алюминий. Выполнены с черновыми отверстиями под расточку. Три типа вставок кулачковых ( эластичных упругих зубчатый венцов) на выбор. Максимальный момент 3600 Nm. Максимальный внутренний посадочный диаметр 100 мм. Посадочные диаметры (на вал): 19мм, 24мм, 28мм, 38мм, 42мм, 48мм, 55мм, 65мм, 75мм, 90мм. Скачать каталог упругих кулачковых соединительных муфт и купить муфту со звездочкой для соединения валов серии GE T можно в разделе каталог или просто нажав на эту ссылку. Данные кулачковые муфты полные аналоги муфт ROTEX GS.
Купить муфту? контакты. Кулачковые муфты приводов используют для соединения валов электродвигателей, компрессоров, насосов и прочего промышленного оборудования. В приводах используестя эластичный демпфирующий элемент из полиуретана, который и "гасит" нагрузки и защищает привода от поломок.
-
GE -T 19A-24B = элемент тип А + элемент тип В - аналог rotex 19
-
GE -T 19A-24А = два элемента типа А разных типоразмеров
-
GE -T 19В-24В = два элемента типа В разных типоразмеров
-
GE -T 19A-19А = два элемента типа А
-
GE -T 24В-24В = две соединительных полумуфты типа В - аналог rotex 24

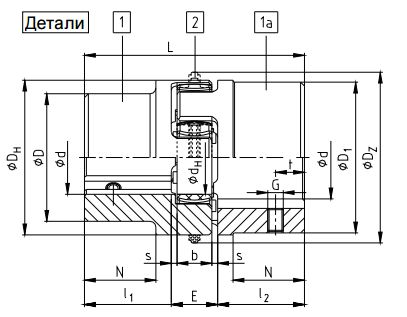

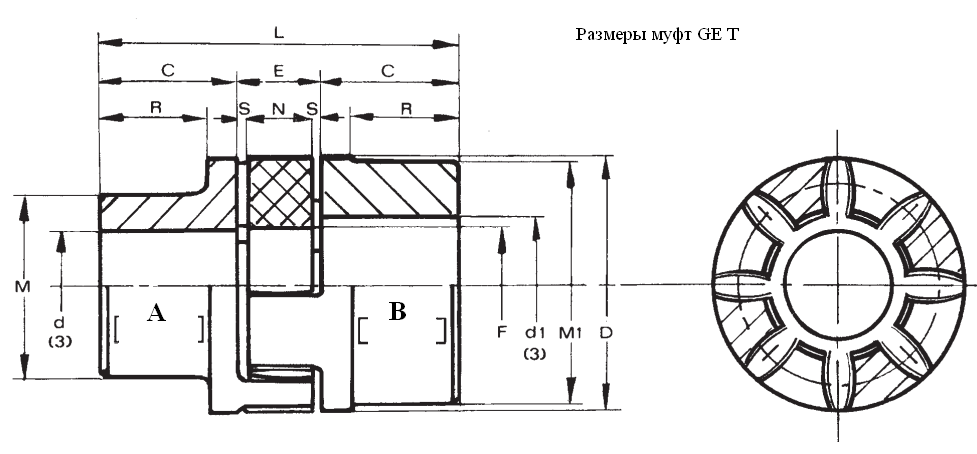

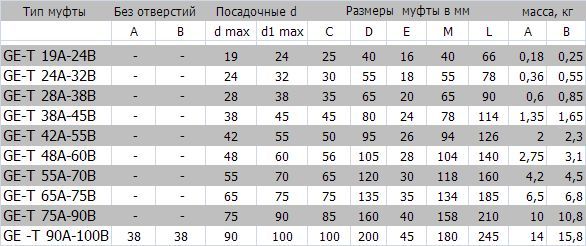

Размерность и технические характеристики эластичных зубчатых вставкок (венцов) и муфт. Как мы видим эластичные вставки отличаються по цвету и соответственно твердости по Шору, ниже приведем таблицы с данными характеристиками, размеры звездочек, размеры.
Фото эластичных кулачковых муфт
|

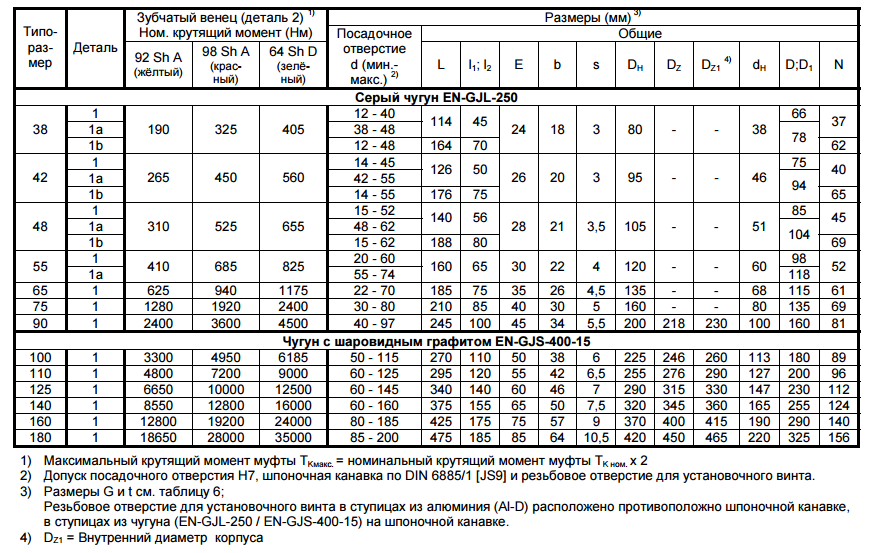

Номинальные крутящие моменты и типоразмеры муфт ( материал муфт чугун )
|
||||||||
|

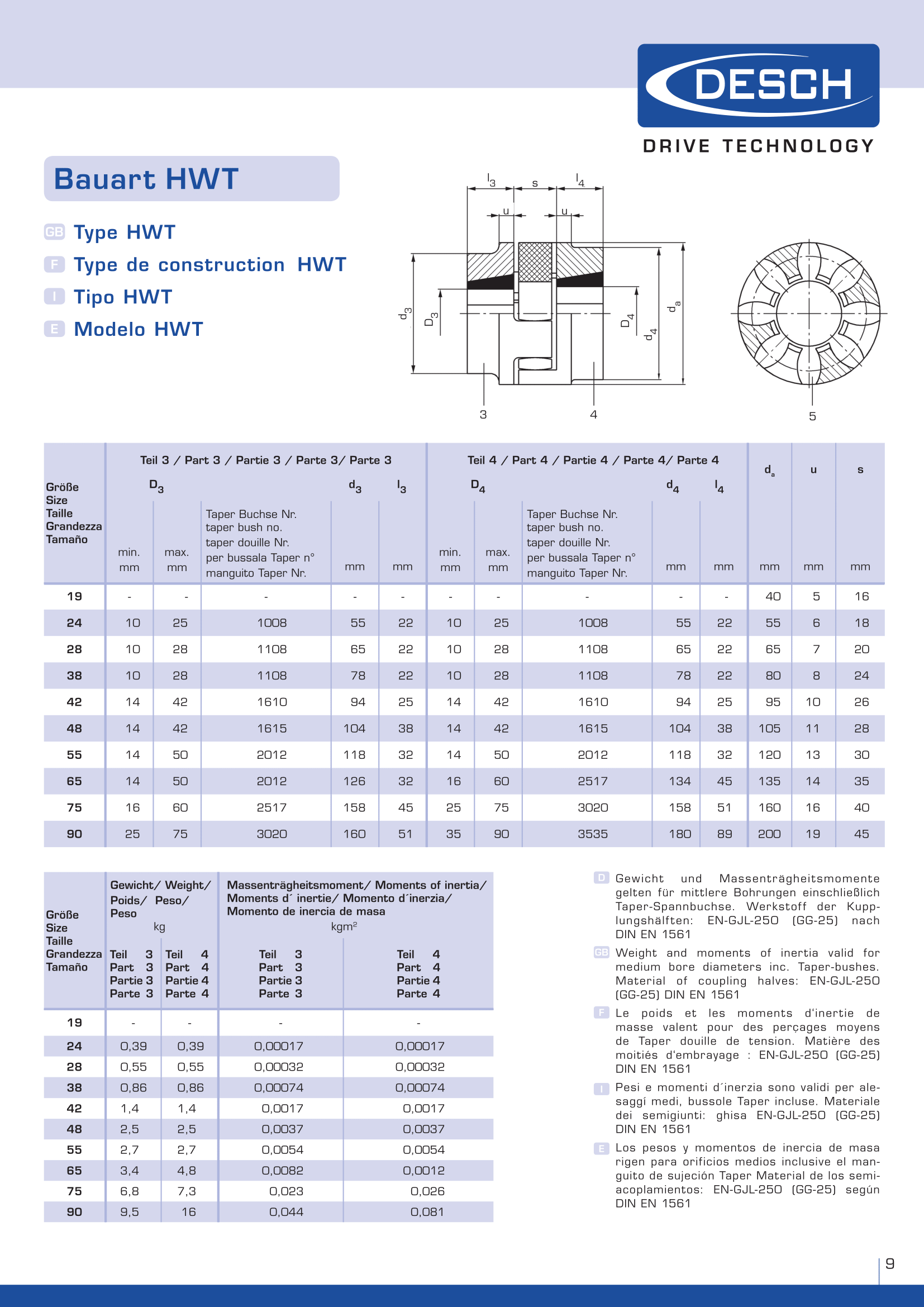

ЭЛАСТИЧНЫЕ МУФТЫ DESCH HABIX
|
||||||||
|
|
||||||||
