Муфты. Кулачковые, упругие редуктора, электродвигателя, соединительные венцы со звездочкой HRC, R+W, GET, SIT, ROTEX KTR

эластичные железные с гибким элементом| упругие, OmegaVIVA, зубчатые, гидрокинетичные, HRC, Steelflex, Rotex  - Беларусь



МУФТЫ В НАЛИЧИИ - кулачковые с эластичным элементом, зубчатые, шинные эластичные муфты, дисковые муфты и запасные части к ним.





-------------------------------------------------------------------------------------------------

ПОДБОР МУФТЫ ПО ПАРАМЕТРАМ: РАЗМЕРАМ, ДИАМЕТРАМ ВАЛОВ, МОМЕНТУ, ОБОРОТАМ ЭЛЕМТРОДВИГАТЕЛЯ.               каталоги - таблицы подбора

-------------------------------------------------------------------------------------------------

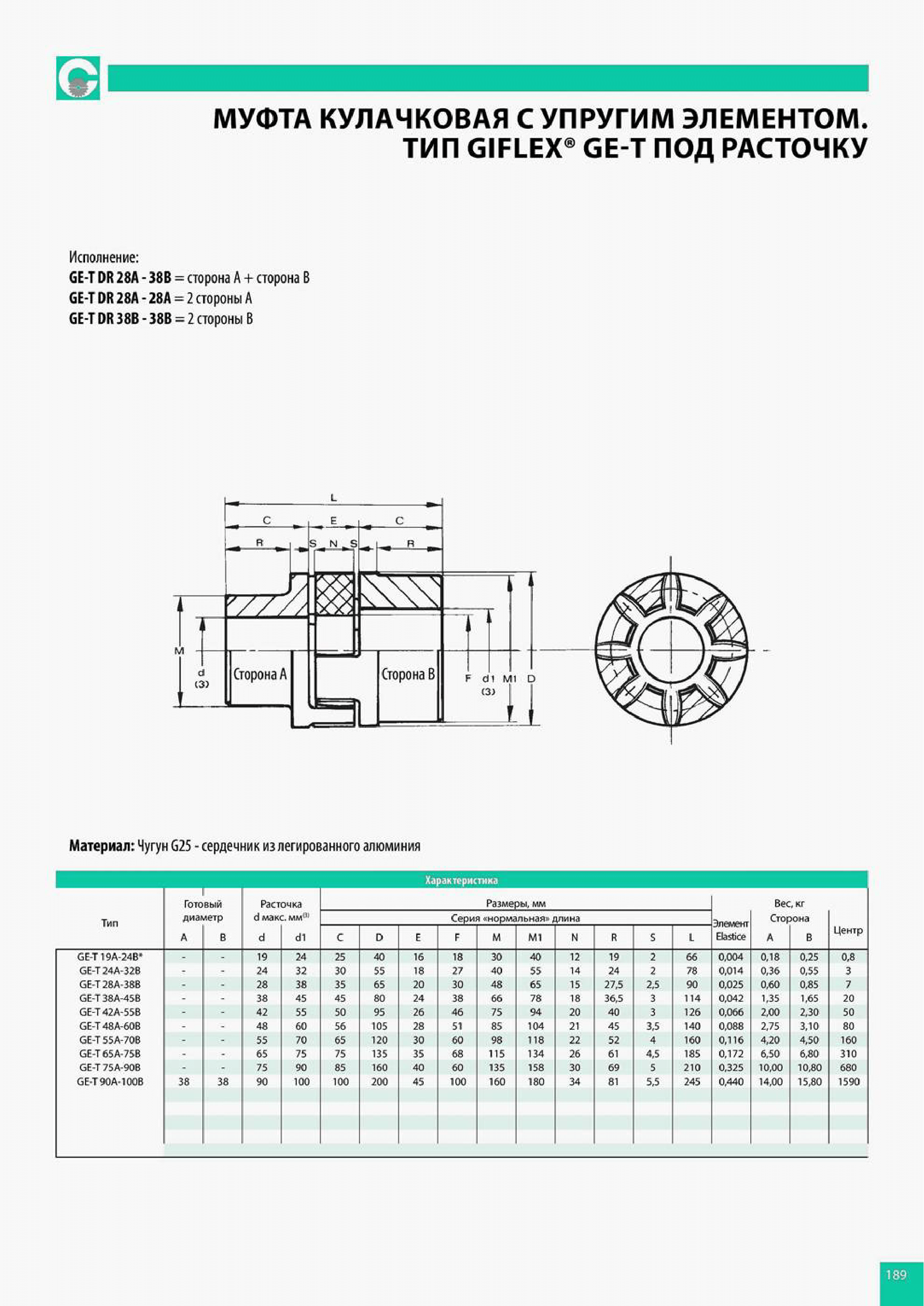

Кулачковые муфты GET аналог ROTEX, SIT, FENNER | РАЗМЕРЫ

Кулачковые муфты HRC | РАЗМЕРЫ

HRC Эластичные элементы муфт  | РАЗМЕРЫ



Эластичные элементы муфт насоса тут.

муфта насоса



Предприятие занимается продажей муфт двигателей, зубчатых муфт насосов, кулачковых муфт редукторов для соединения валов, упругих муфт и эластичных элементов к ним.



кулачковая муфта с упругим элементом купить Беларусь

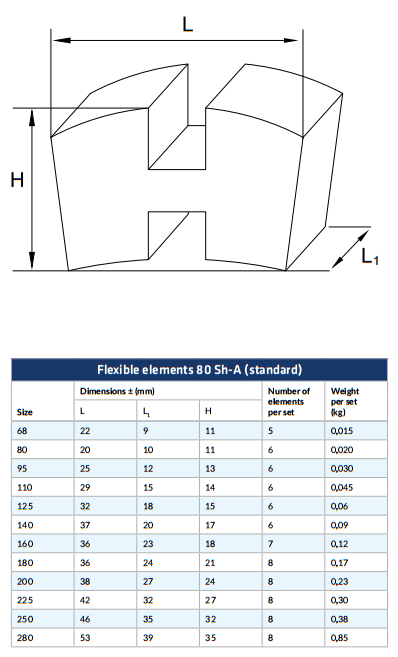

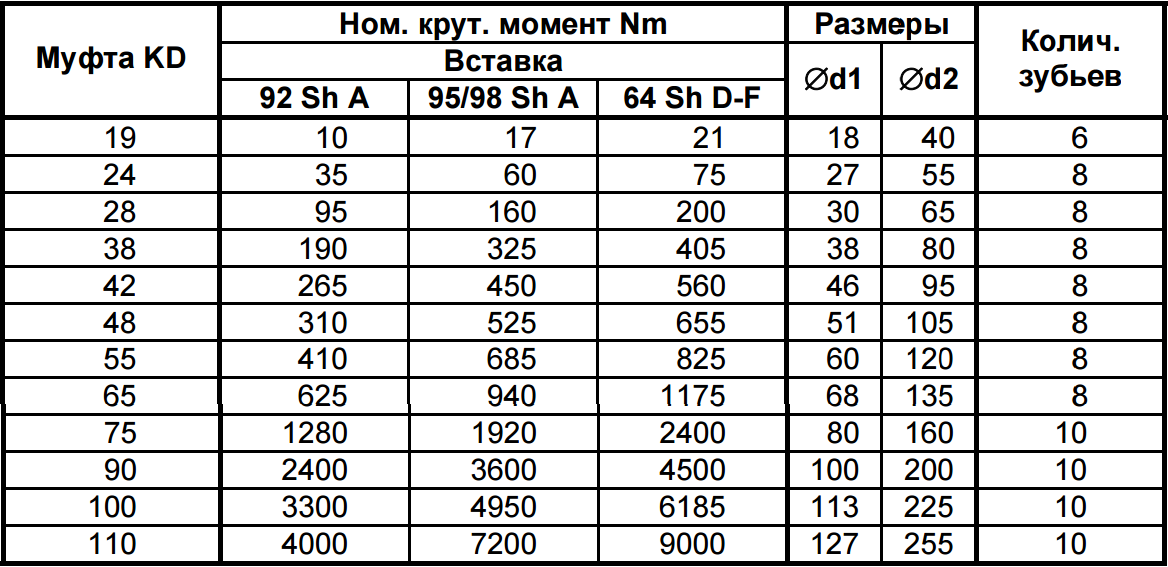

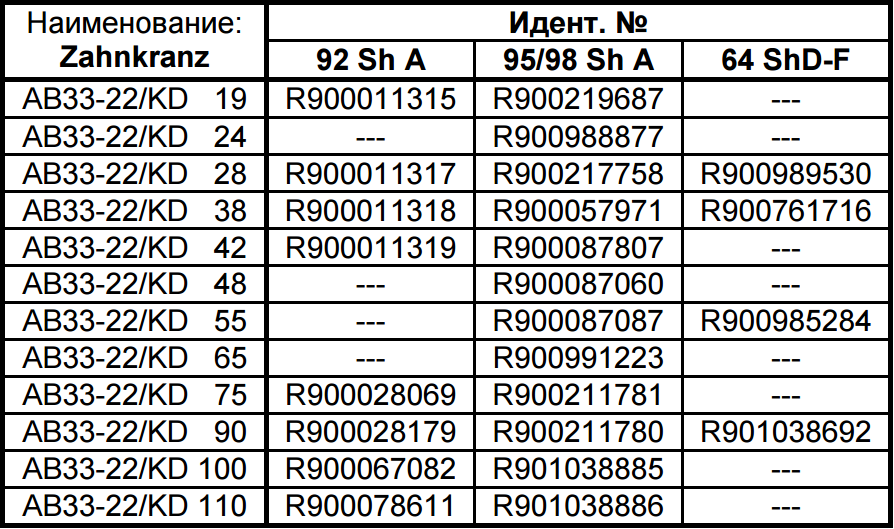

ЭЛАСТИЧНЫЕ ЭЛЕМЕНТЫ - ВСТАВКИ МУФТ KD Bosch Rexroth AG

Размеры полумуфт

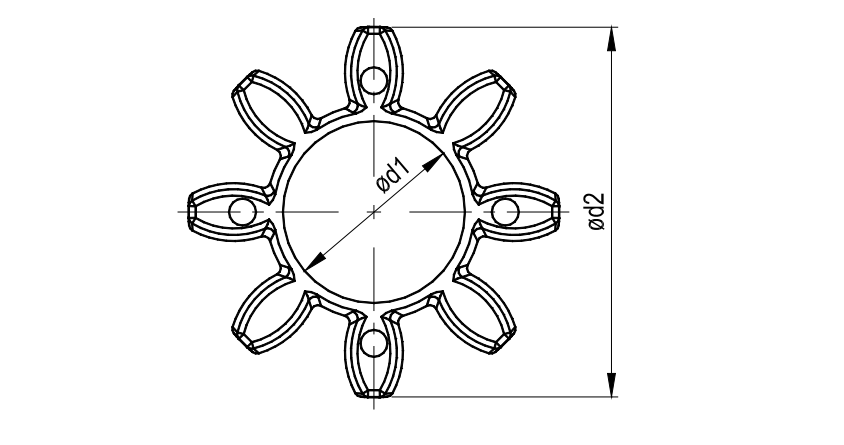

Эластичные элементы

Каталоги



Кулачковые муфты ROTEX®, HRC, GE T  (упругие элементы ), сцепные механические полумуфты – это узлы, которые соединяют одну часть вала с другой, применяют зубчатые и кулачковые полумуфты вместе с эластичными вставками для насосов, электродвигателей, редукторов. В состав входит две составные части, которые используются для передачи крутящего момента, выключения (включения) ведомой части (в случае, если ведущая вращается непрерывно), защиты от ударов и толчков, компенсации деформаций длинных валов (температурных), упрощения сборки сложных механизмов и т.д. Также используются и в виде предохранительных устройств (для ведомых и ведущих элементов при резком увеличении скорости вращения, передаваемого момента или, напротив, застопоривания движения), управляющих элементов

В приборостроении в процессе подбора соединений валов исходят из особенностей (конструктивных) соединяемых элементов механизмов, величины передаваемого момента, функций самого соединения.

Как подобрать, купить упругие кулачковые муфты редуктора, электродвигателя со звездочкой, звездочки и зубчатые венцы, кулачковые ROTEX, SIT, GET, HRC, зубчатые муфты редуктора с упругими резиновыми элементами?  Для этого качаем каталоги или наши специалисты подберут вам необходимый типоразмер.

Муфта (полумуфта) HRC  дисково – кулачковая изобретение известного ирландского инженера Олдема, который сконструировал и запатентовал первую экспериментальную модель в 1820 году. Данное изобретение является альтернативой карданному валу. Одно из самых важных отличий между ними является компактность. Конструкция создана для передачи крутящего момента от одного вала к другому. Самое главное, то, что валы несоосные и находятся на разных высотах. Муфта дисково кулачковая состоит из трех пластин круглого сечения с достаточно большой толщиной. Все три круга имеют одинаковый радиус и присоединяются друг другу по средством специальных пазов. Также для гашения ударов и других негативных движений в конструкцию дополнительно устанавливают компенсаторы либо пружины. При совершении вращательного движения все пластины двигаются с одинаковой скоростью. Техническая муфта дисковая кулачковая подсоединяется по определенному принципу. Один вал крепится к первому диску, второй вал к третьему. При этом средняя пластина занимает такое положение, которое компенсирует разницу высот и в дальнейшем передает крутящий момент от ведущего вала к ведомому. Изобретение муфта дисково кулачковая используется для передачи крутящего момента на низкооборотных редукторах. Огромное внимание уделяется транспортировке и хранении соединительной муфты. В первую очередь все детали должны быть смазаны и сложены в упаковку. В дальнейшем следует соблюдать условия по влажности для предупреждения возникновения коррозии.

Пуск электродвигателя без использования частотных преобразователей, эластичных муфт, регуляторов оборотов, может приводить к осевым биениям и разрушениям валов электродвигателя, для предотвращения подобных процессов рекомендуем ознакомиться с таблицей подбора муфты для электродвигателя.

Хранение на складах производится при условиях

- Температура 20 градусов Цельсия
- Относительная влажность 70%
- Защита от прямого воздействия солнечного света
- Избежать нахождения с отопительными и нагревательными установками
- Хранение на стеллажах, выполненных из древесины.

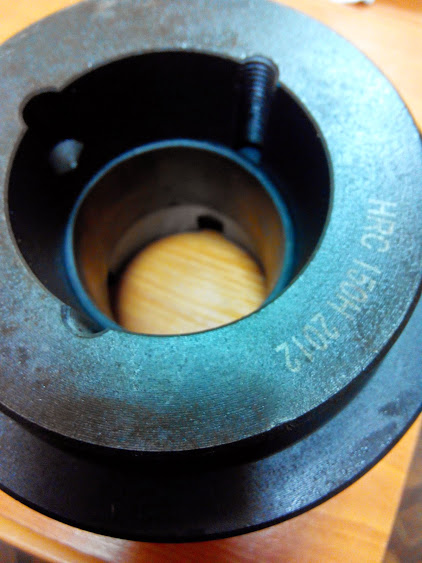

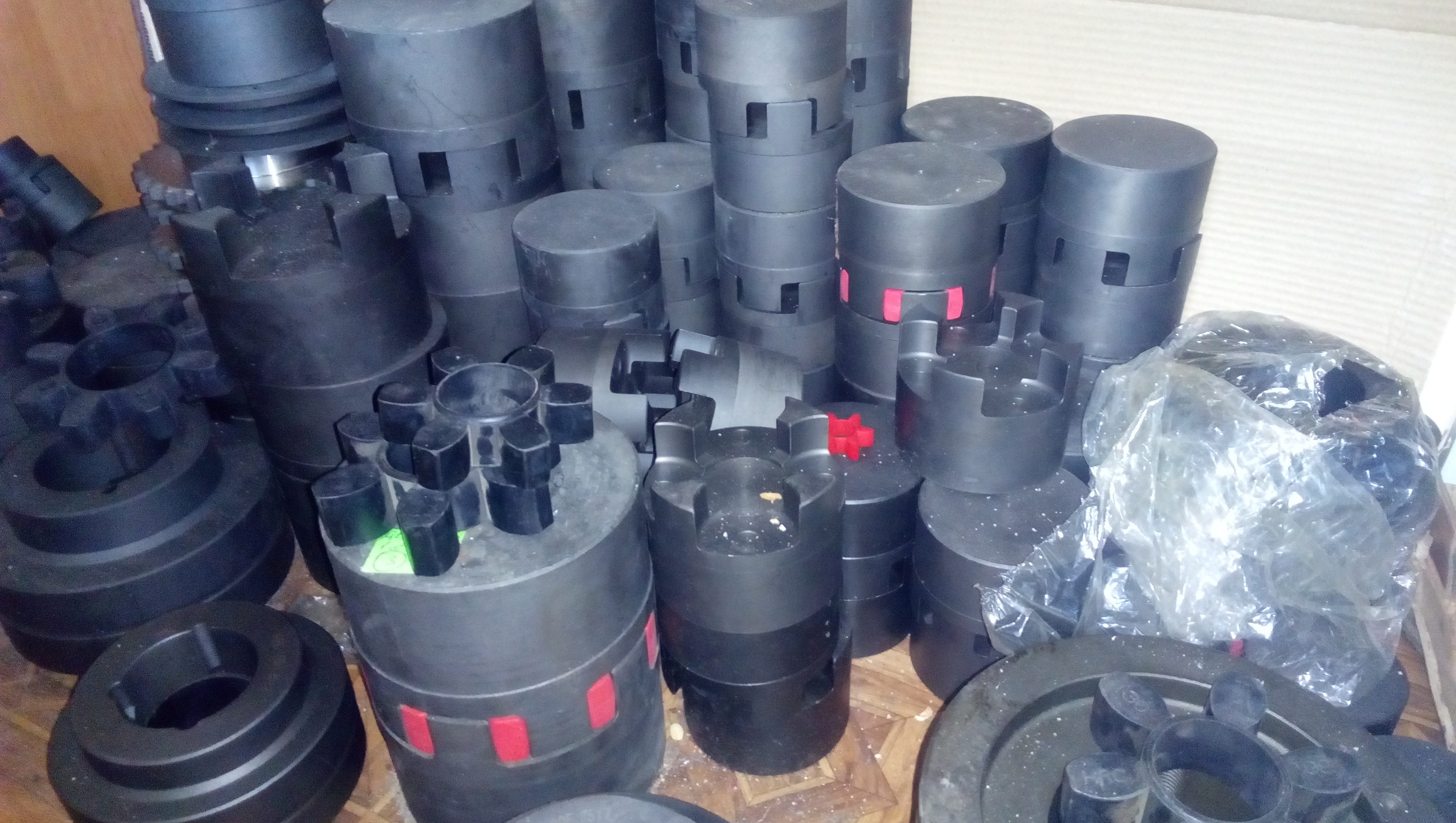

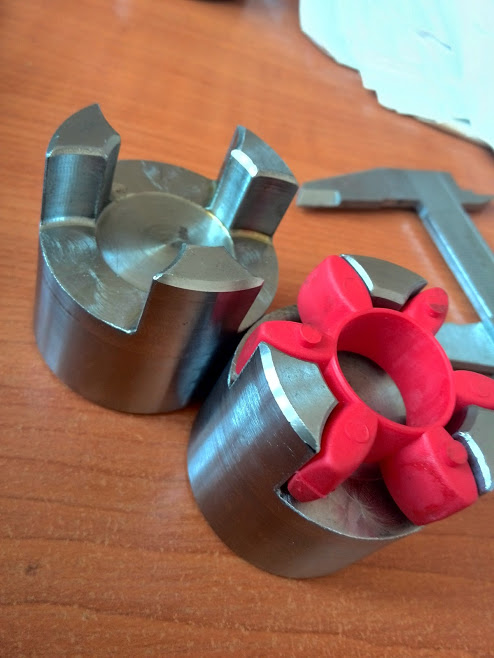

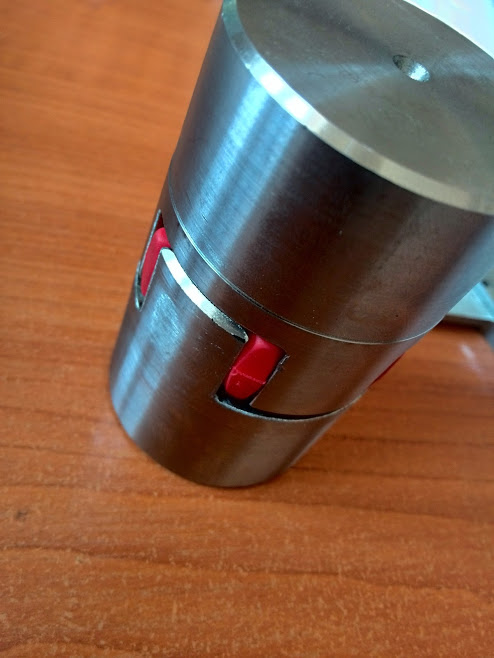

На фото болванки сцепных кулачковых муфт под самостоятельную расточку. В наличии все типоразмеры. Заготовки могут быть выполненны из стали или чугуна с аллюминиевым сердечником.



Соблюдение всех условий гарантирует длительную продолжительность хранения. При установке упругой компенструющей  дисковой или кулачковой муфты прикрепляемые валы должны быть нагреты горелкой для более успешной фиксации. При необходимости валы следует заблокировать для большего удобства. Для блокировки возможно использование упорных конструкций в виде винтов либо болтов. Возможность купить данный товар имеет каждый желающий. Вся конструкция имеет определенные регламенты и условия эксплуатации, которые указаны в техническом паспорте. В большинстве случаев температурный диапазон варьируется в пределах -30 до +90°С. При данных температурах обеспечивается стандартная работа, при которой муфта дисково кулачковая обеспечивает нормальное функционирование в течение продолжительного времени. Для продления срока службы следует соблюдать определённые условия в первую очередь это соососность валов. Также немаловажную роль играет скорость, при больших нагрузках износ происходит в несколько раз быстрее.

Различные повреждения и сколы, возможно, ликвидировать с помощью сварки. Плавкий металл должен наноситься равномерно для создания поверхности, которая будет исключать возникновение зазоров.

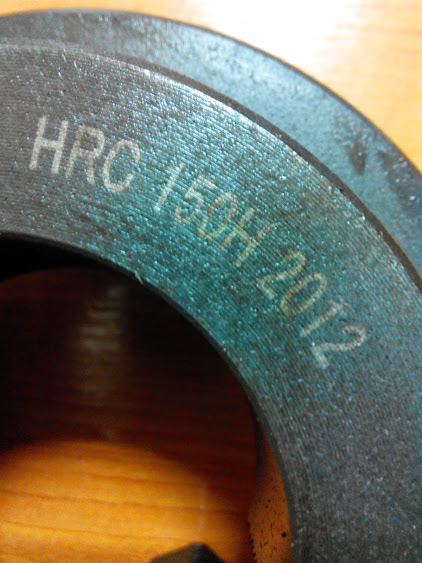

Кулачковые муфты HRC

МУФТЫ HRC кулачковые с упругими элементами эластичными полиамидными вставками

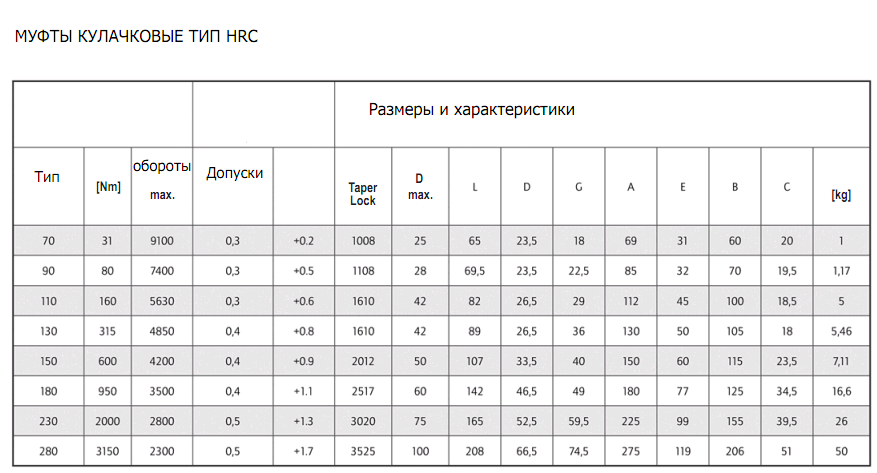

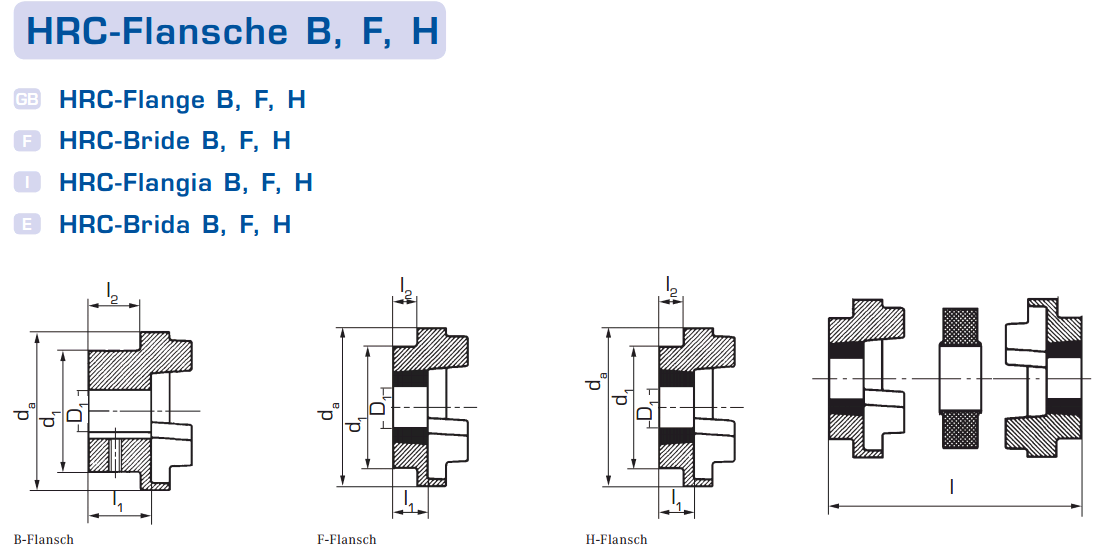

Муфты кулачковые тип HRC

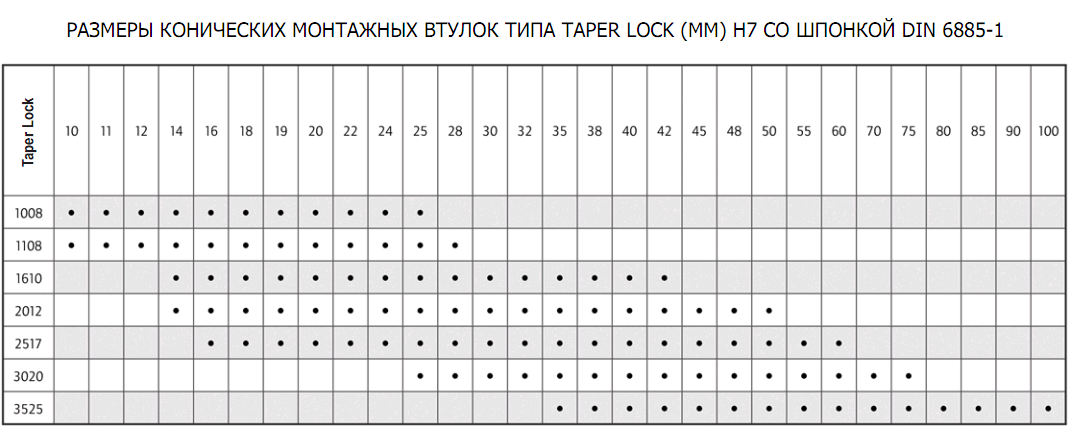

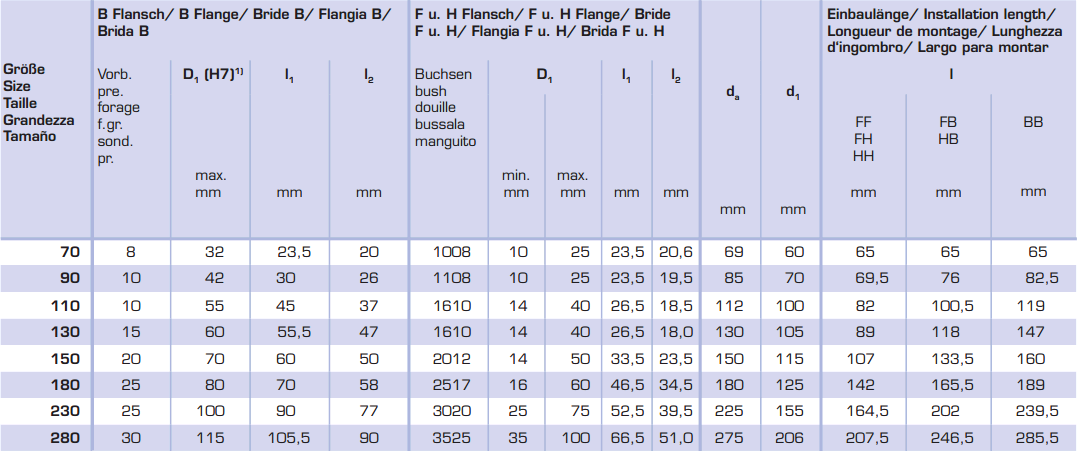

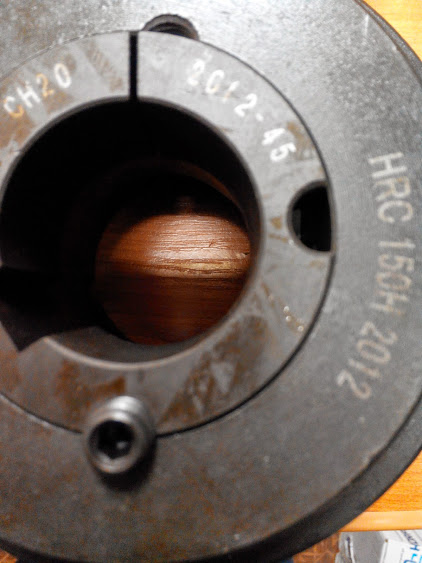

Размеры конических монтажных втулок taper lock тапербуши о

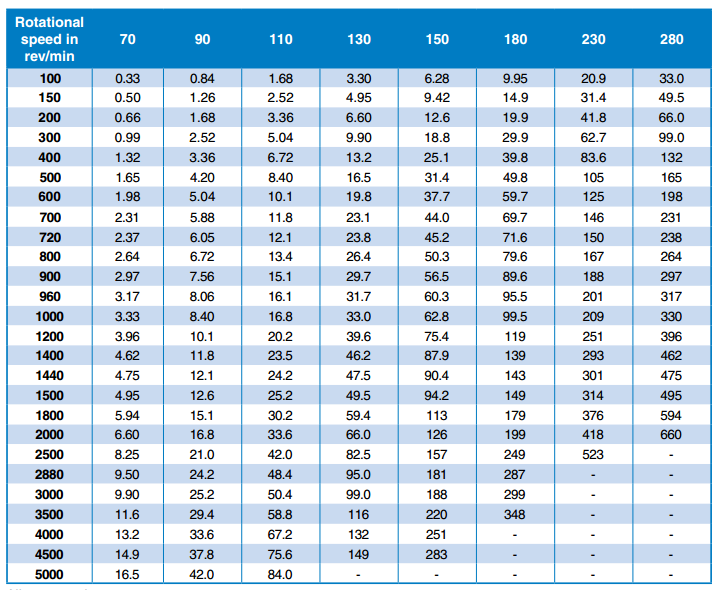

Таблица соотношения типоразмеров муфт мощности двигателя и оборотов на валу.

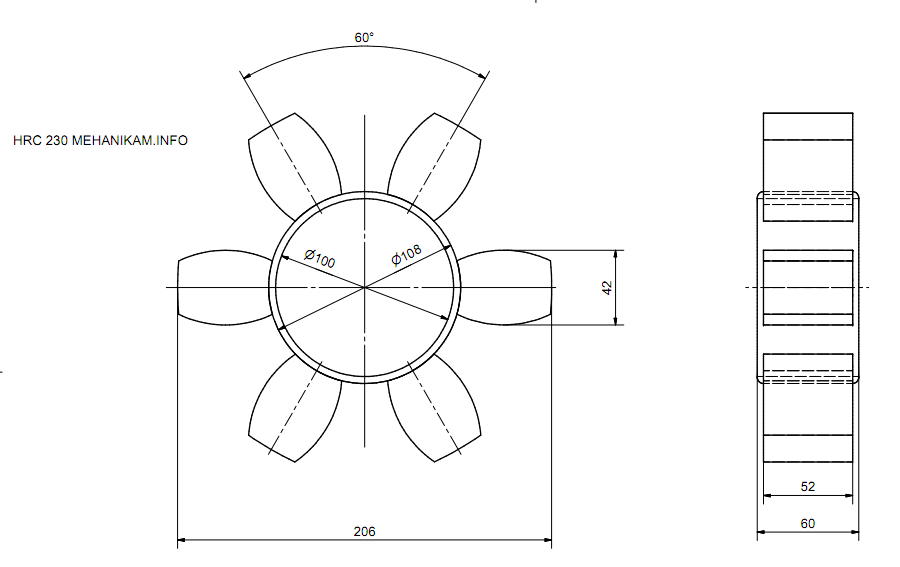

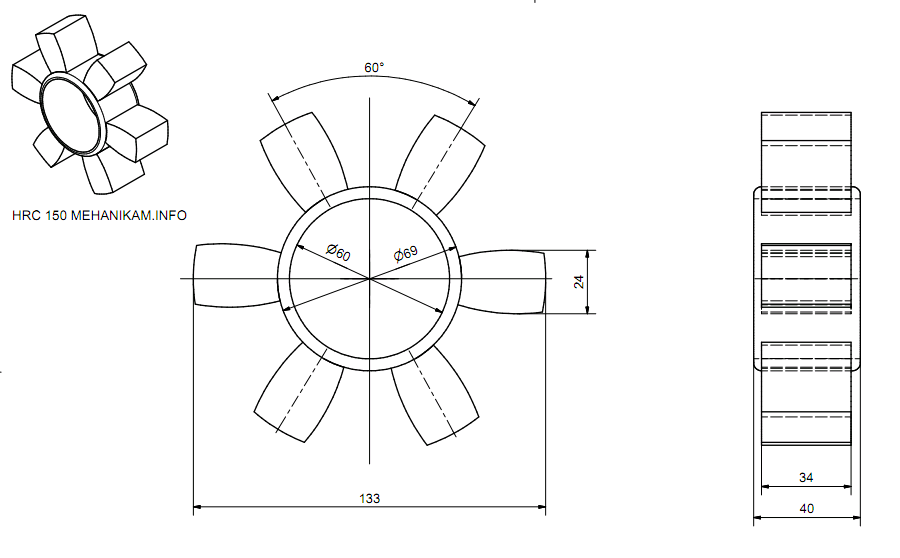

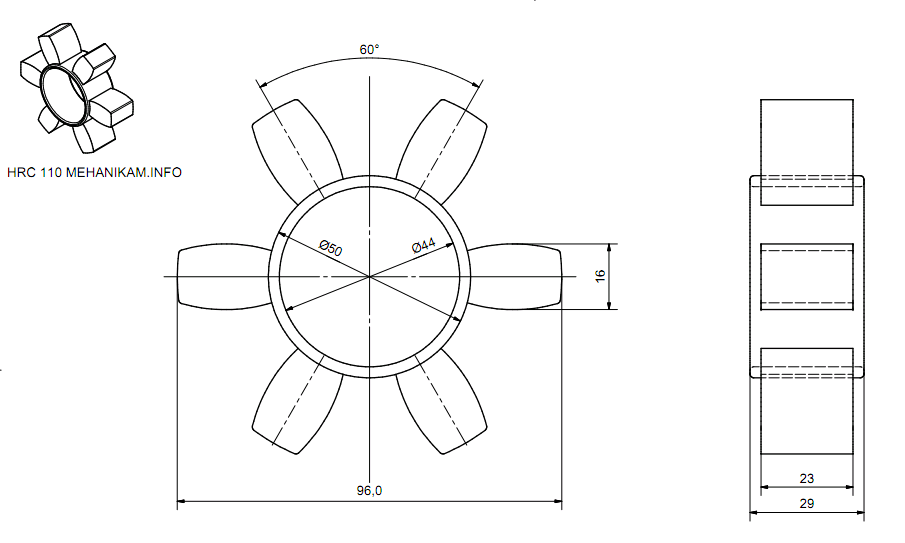

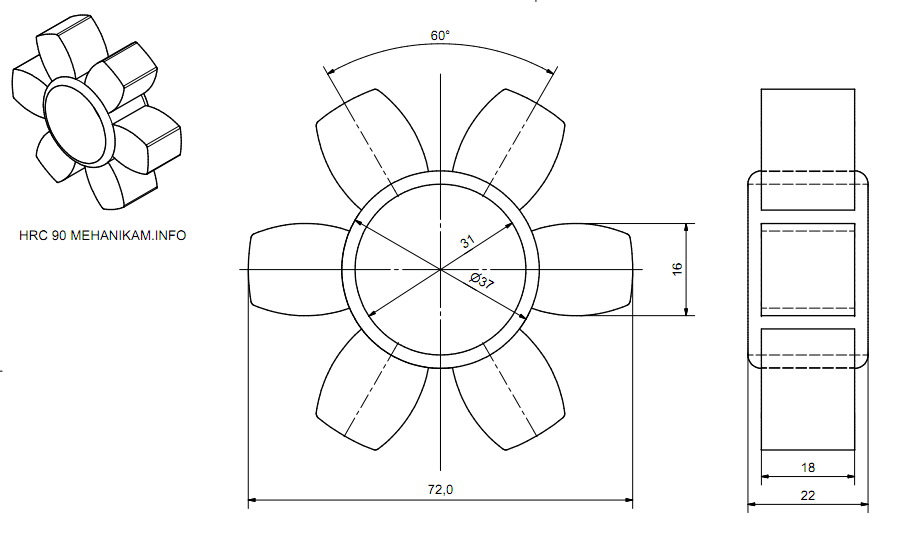

HRC. Размеры упругих элементов кулачковых муфт. HRC 70. HRC 90. HRC 110. HRC 130. HRC 150. HRC 180. HRC 230. HRC 280.

Муфты HRC Кулачковые муфты HRC

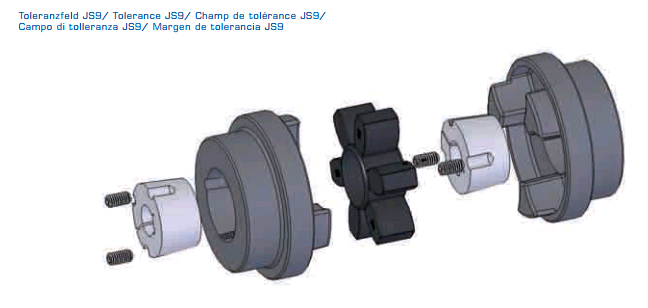

Муфты со звездочками HRC Монтажные втулки для муфт HRC



Кулачковые муфты HRC

 Каталог эластичных кулачковых муфт HRC | монтаж на вал при помощи конических втулок скачать PDF


Муфты R + W

Ограничители крутящих моментов

Эластичные элементы

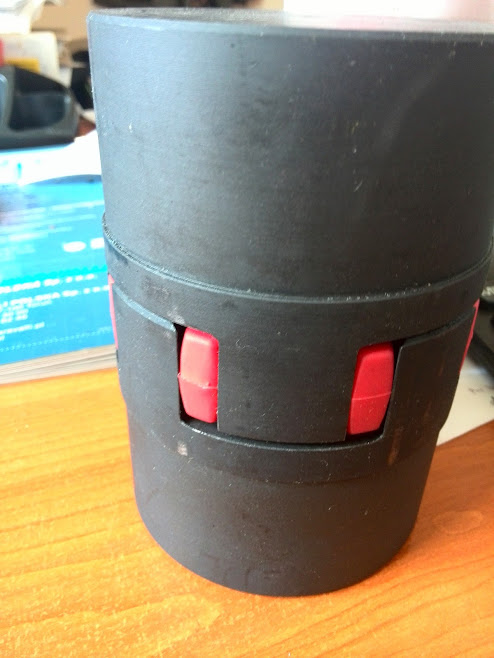

Кулачковые сцепные GET

Зажимные быстрого монтажа тип RCK



ОБГОННЫЕ МУФТЫ  STIEBER, CZH, FBJ, RINGSPANN

пердназначенны для передачи вращения в одном направлении движения, обычно на корпусе стоит стрелка, указывающая направление вращения. В обратном направлении возможно движение при холостом ходе. Обгонные CSK представляют собой уфту и подшипник в одном корпусе с общими внутренним и наружным кольцом. CSC самоцентруются.

P - один шпоночный паз , PP - два шпоночных паза.

Размеры обгонных муфт CSK

CSK 12 P 2RS Обгонная  размер 12 x 32 x 14
CSK 15 P Обгонная  размер 15 x 35 x 11
CSK 15 PP Обгонная  размер 15 x 35 x 11
CSK 17 2RS Обгонная  размер 17 x 40 x 17
CSK 20 P Обгонная  размер 20 x 47 x 14
CSK 20 PP Обгонная  размер 20 x 47 x 14
CSK 25 Обгонная  размер 25 x 52 x 15
CSK 25 PP Обгонная  размер 25 x 52 x 15
CSK 30 Обгонная  размер 30 x 62 x 16
CSK 30 P 2RS Обгонная  размер 30 x 62 x 16
CSK 30 PP Обгонная размер  30 x 62 x 16
CSK 35 Обгонная размер  35 x 72 x 17
CSK 35 PP Обгонная размер  35 x 72 x 17
CSK 40 2RS CZH Обгонная размер 40 x 80 x 27
CSK 40 PP CZH Обгонная размер 40 x 80 x 22
CSK 17 Обгонная размер 17 x 40 x 12
СSK 25 P Обгонная размер 25 x 52 x 15




Доставка: Минск, Березино, Борисов, Вилейка, Воложин, Дзержинск, Клецк, Копыль, Крупки, Логойск, Любань, Молодечно, Мядель, Несвиж, Пуховичи, Слуцк, Смолевичи, Солигорск, Старые Дороги. Столбцы, Узда, Червень, Брест, Барановичи, Береза, Ганцевичи, Дрогичин, Жабинка, Иванова, Ивацевичи, Каменец, Кобрин, Лунинец, Ляховичы, Малорита, Пинск, Пружаны, Столин, Витебск, Браслав, Бешенковичи, Верхнедвинск, Глубокое, Городок, Докшицы, Дубровно, Лепель, Лиозно, Миоры, Орша, Полоцк, Поставы,Россоны, Сенно, Толочин, Ушачи, Чашники, Шарковщина, Шумилино, Гомель, Брагин, Буда-Кошелево, Ветка, Добруш, Ельск, Житковичи, Жлобин, Калинковичи, Корма, Лельчицы, Лоев, Мозырь, Наровля, Октябрьский, Петриков, Речица, Рогачев, Светлогорск, Чечерск, Хойники, Гродно, Бол.Берестовица, Волковыск, Вороново, Дятлово, Зельва, Ивье, Кореличи, Лида, Мосты, Новогрудок, Ошмяны, Островец, Свислочь, Слоним. Сморгонь, Щучин, Могилев, Белыничи, Бобруйск, Быхов, Горки, Глуск, Дрибин, Кировск, Климовичи, Кличев, Костюковичи, Краснополье, Кричев, Круглое, Мстиславль, Осиповичи, Славгород, Хотимс, Чаусы, Чериков, Шклов. Беларусь.

Сортировать: по дате ↓ | по цене ↑
OK Перейти на страницу:

Предприятие осуществляет поставку комплектующих, а именно шкивов, подшипников, валов, звезд, цепей, муфт, электродвигателей, вариаторов, редукторов. Имеется система скидок. Доставка любой транспортной компанией в рамках Единого эконом. пространства, Таможенного союза, России.
