Тапербуши - Конические втулки - Конусные втулки Taper Lock - Taper Bush ступицы шкивов и муфт

Kонические конусные втулки тапербуш со шпонкой.

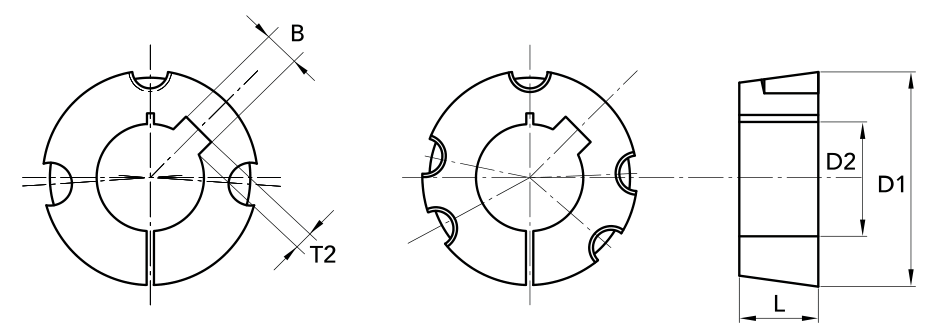

Размер шпонки (шпоночного паза) вала смотреть в технических рисунках втулок.

где, размер B - ширина шпонки, L - длина шпонки. Перейти к чертежам D16-D50mm.   Перейти к чертежам D38-D90mm.

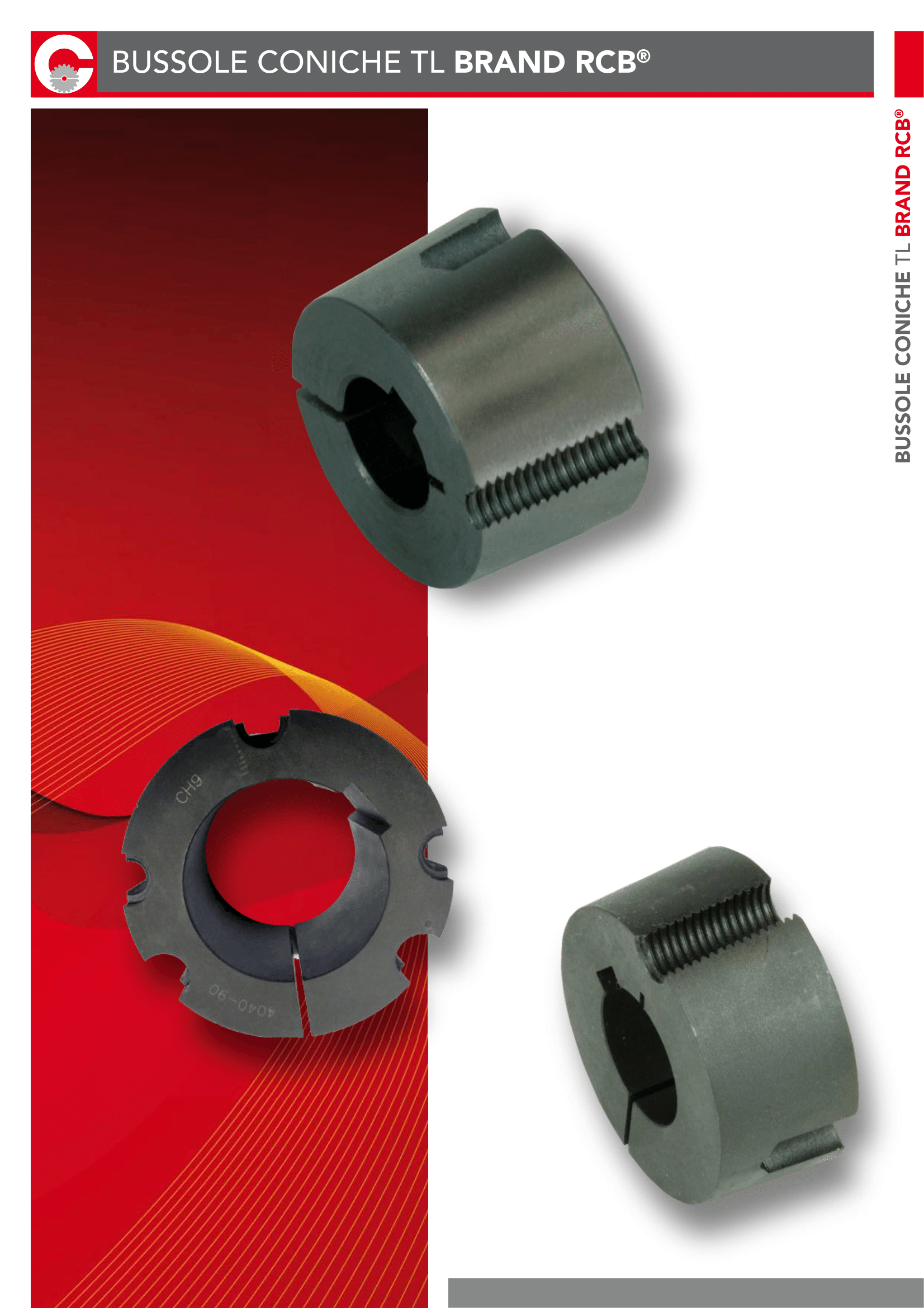

Конические втулки | конусные | Taper bush – это система зажимных монтажных конических втулок, предназначенная для установки - устройства  на вал ступиц, шкивов, цепей, муфт, звездочек.

При помощи зажимных конусных втулок тапербуш (ступец для быстрого монтажа)  без особых усилий можно закрепить на валах шкивы, звездочки, шестерни, муфты и зубчатые колеса, система Taper Lock Bushings значительно упрощает жизнь.

За счет особенностей конструкции втулка сама себя центрирует, а значит, посадка выходит точной и полной. Завидная точность размеров отверстия и доступная цена делают оправданным отказ от муфт и шкивов с расточенным отверстием.

Использование монтажных конических втулок тапербуш обходится без применения особых съемников, иных инструментов. Размеры паза (шпоночного) в монтажной втулке полностью соответствуют DIN 6885 – это гарантирует отсутствие всяких проблем при установке втулки на вал редуктора или электродвигателя.

bt 5009, bt 5011, bt 5005, bt5006, bt 5036, bt 8507, bt 10094, bt 5008, bt 5012, bt 5040, bt 6514, bt 6516.

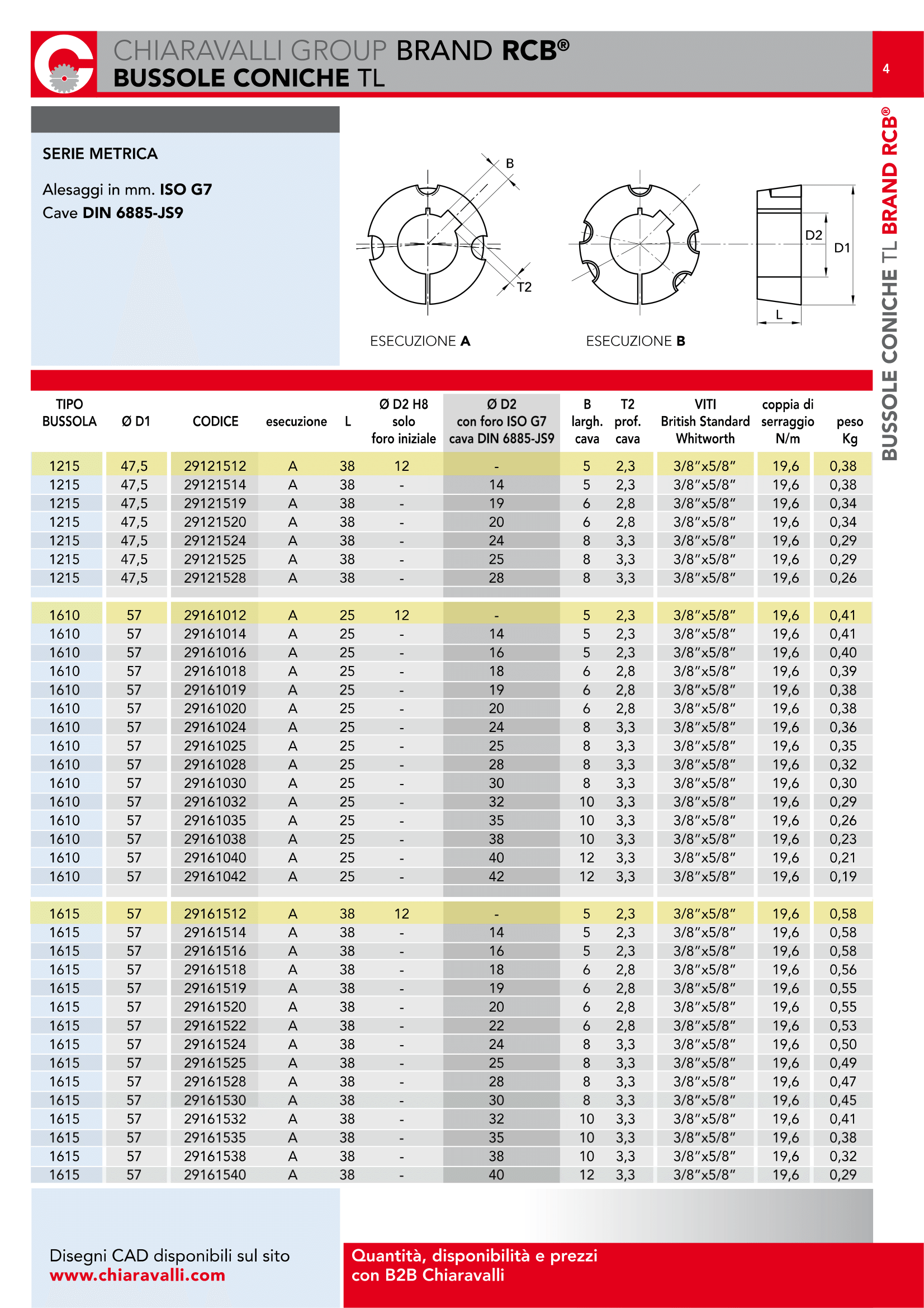

размеры втулок тапер буш taper bush

Зажимные муфты

Зажимные муфты – это одна из разновидностей фитингов. Как правило, данного вида муфта состоит из корпуса, уплотнительного, прижимного, зажимного колец и зажимной гайки. Зажимные муфты образуют прочное соединение, выдерживающее большие перепады давления в системе.

Применение зажимных муфт ступец
Спектр применения зажимных муфт разнообразен. Как правило, они необходимы для герметичных соединений, при этом, чтобы устройство было легкоразборным. Герметичность достигается за счет наличия уплотнительного и зажимного колец. Довольно часто применяется межмуфтовое соединение с использованием фитингов различной конфигурации.
Универсальные зажимные муфты подходят к валам разного диаметра.
Зажимные муфты RCK имеют длительный срок. Материалы, из которых изготавливаются муфты, химически инертны, поэтому возможна работа с умеренно агрессивными химическими материалами. Основным материалом для изготовления зажимных муфт применяется сталь.

Зажимные втулки.

Зажимные втулки RCK потому так названы, что применяется принцип зажима специальным кольцом. Оно имеет конструктивные особенности – как бы перерезано. Когда гайка при затягивании сдавливает зажимное кольцо, оно подгоняется под наружные размеры соединяемой трубы. На внутреннем диаметре кольца расположены зубцы и во время зажима они врезаются в поверхность трубы, тем самым блокируется соединение и конструкция становится прочной, монолитной. Зажимное кольцо препятствует самопроизвольному рассоединению.

Преимущества
При проведении ремонтных работ нет необходимости выполнять сварочные работы. Что значительно экономит время и снижает трудозатраты. Поэтому главным преимуществом конусных втулок является быстрота и легкость при установке, что под силу даже неподготовленному человеку.

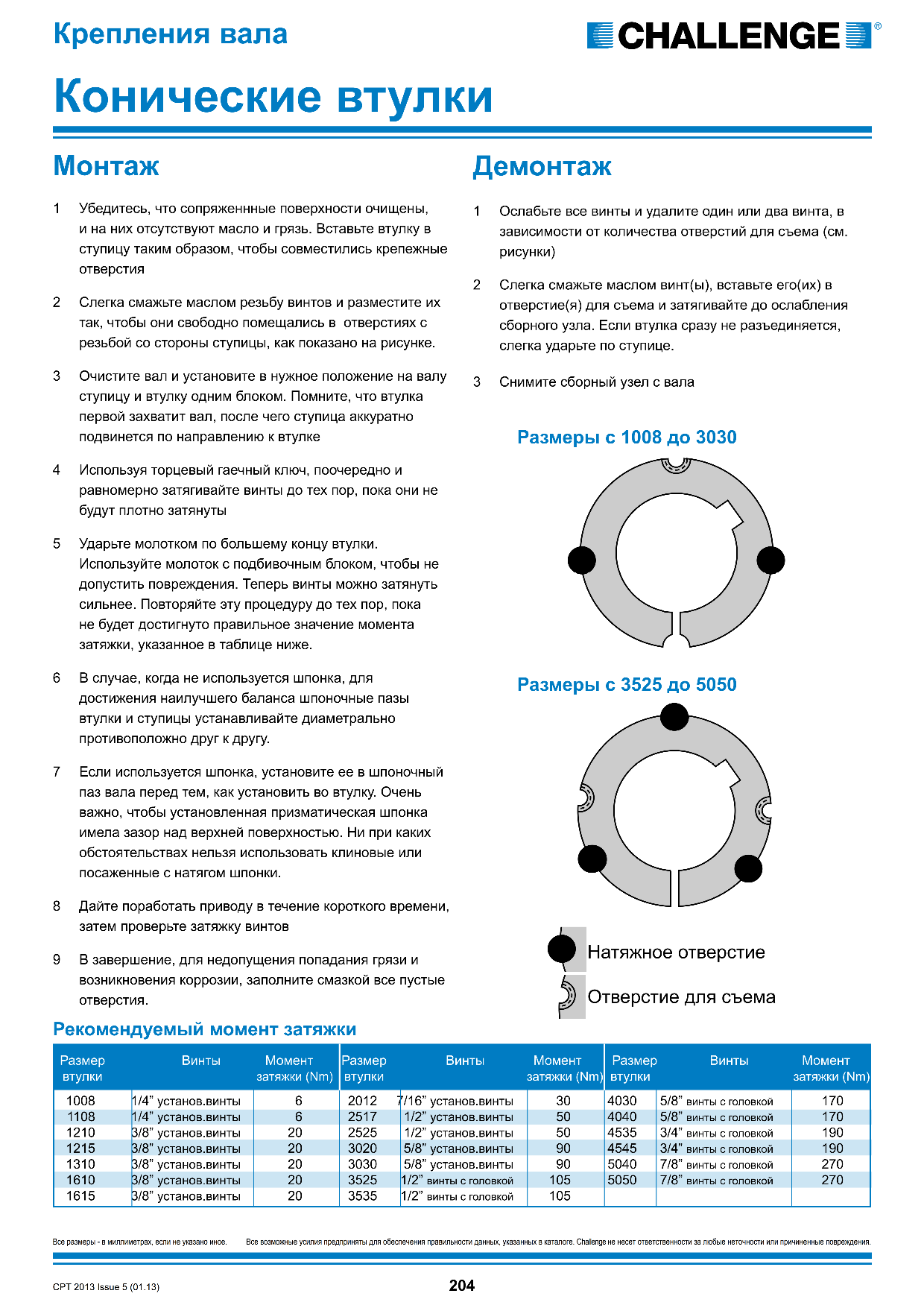

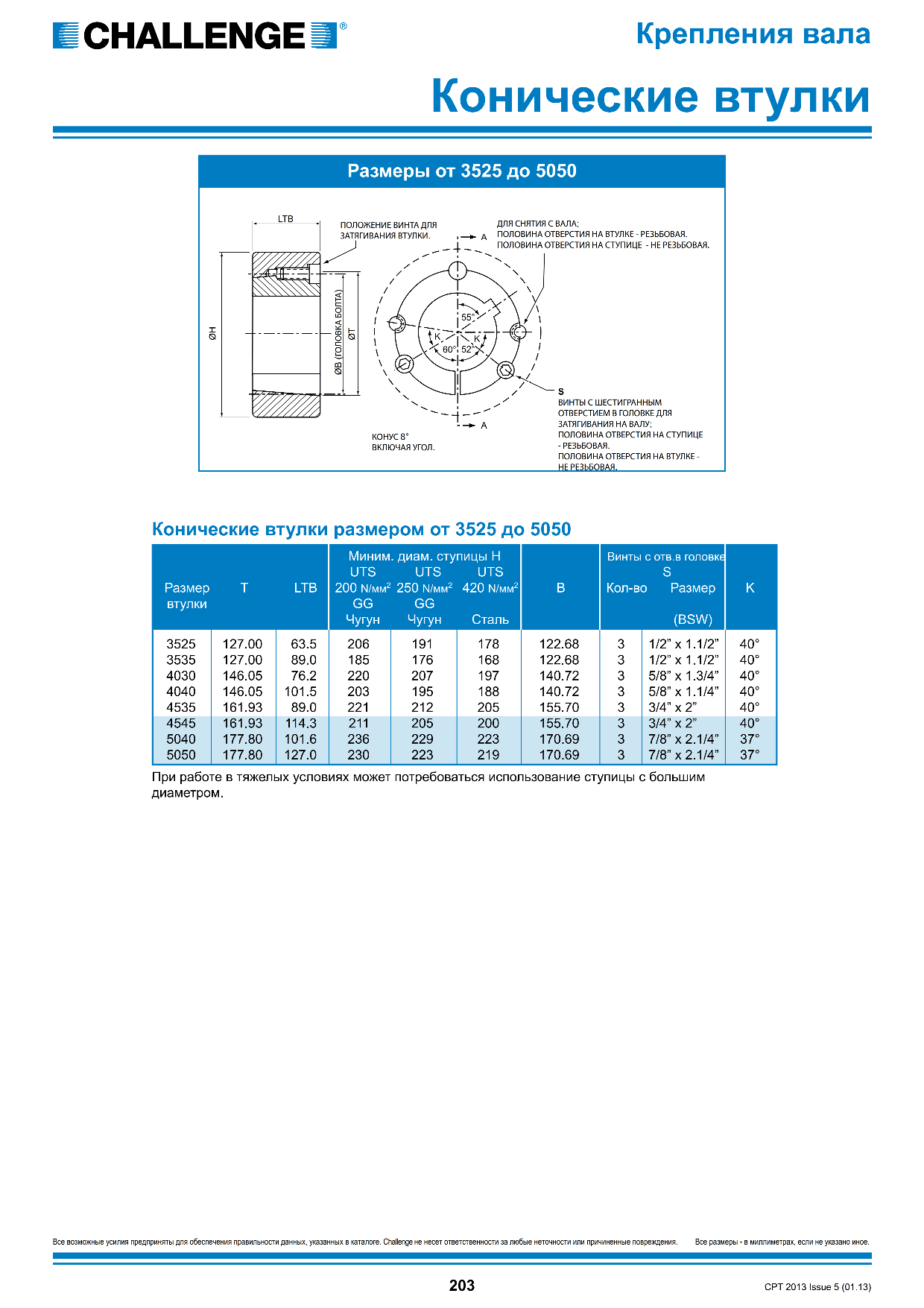

Техническион описание Taper bush, муфты, конические втулки.



НАИМЕНОВАНИЕ ТОВАРОВ участвующих в акции
ЦЕНА с НДС,руб/шт.
АКЦИОННОЕ КОЛЛИЧЕСТВО, шт.
 Шкив РНР 1SPA 100ТВ  300 000 12,00
 Шкив РНР 1SPA 106ТВ  390 000 19,00
 Шкив РНР 1SPA 112ТВ  300 000 8,00
 Шкив РНР 1SPA 118ТВ  360 000 11,00
 Шкив РНР 1SPA 118ТВ  330 000 7,00
 Шкив РНР 1SPA 125ТВ  360 000 1,00
 Шкив РНР 1SPA 132 ТВ  390 000 4,00
 Шкив РНР 1SPA 140ТВ  390 000 6,00
 Шкив РНР 1SPA 150ТВ  420 000 5,00
 Шкив РНР 1SPA 80ТВ  300 000 12,00
 Шкив РНР 1SPA 85ТВ  240 000 2,00
 Шкив РНР 1SPA 90ТВ  270 000 7,00
 Шкив РНР 1SPA 95ТВ  270 000 1,00
 Шкив РНР 1SPB 132ТВ  480 000 2,00
 Шкив РНР 1SPB 140ТВ  480 000 2,00
 Шкив РНР 1SPB 170ТВ  540 000 2,00
 Шкив РНР 1SPB 190ТВ  660 000 2,00
 Шкив РНР 1SPB125ТВ  420 000 2,00
 Шкив РНР 1SPZ 100ТВ  570 000 8,00
 Шкив РНР 1SPZ 106ТВ  780 000 2,00
 Шкив РНР 1SPZ 118ТВ  360 000 8,00
 Шкив РНР 1SPZ 125ТВ  360 000 4,00
 Шкив РНР 1SPZ 132ТВ  420 000 11,00
 Шкив РНР 1SPZ 140ТВ  420 000 13,00
 Шкив РНР 1SPZ 150ТВ  420 000 5,00
 Шкив РНР 1SPZ 67ТВ  390 000 10,00
 Шкив РНР 1SPZ 71ТВ  420 000 8,00
 Шкив РНР 1SPZ 75ТВ  480 000 10,00
 Шкив РНР 1SPZ 80ТВ  480 000 7,00
 Шкив РНР 1SPZ 85ТВ  480 000 10,00
 Шкив РНР 1SPZ 90ТВ  480 000 4,00
 Шкив РНР 1SPZ 95ТВ  540 000 9,00
 Шкив РНР 2SPA 100ТВ  420 000 10,00
 Шкив РНР 2SPA 106ТВ  420 000 10,00
 Шкив РНР 2SPA 112ТВ  420 000 19,00
 Шкив РНР 2SPA 118ТВ  480 000 20,00
 Шкив РНР 2SPA 125ТВ  450 000 10,00
 Шкив РНР 2SPA 132ТВ  480 000 4,00
 Шкив РНР 2SPA 140 ТВ  510 000 10,00
 Шкив РНР 2SPA 150ТВ  600 000 10,00
 Шкив РНР 2SPA 160 ТВ  660 000 6,00
 Шкив РНР 2SPA 170ТВ  720 000 11,00
 Шкив РНР 2SPA 180ТВ  750 000 2,00
 Шкив РНР 2SPA 80ТВ  330 000 43,00
 Шкив РНР 2SPA 85ТВ  330 000 20,00
 Шкив РНР 2SPA 85ТВ  330 000 19,00
 Шкив РНР 2SPA 90ТВ  330 000 20,00
 Шкив РНР 2SPA 95ТВ  360 000 22,00
 Шкив РНР 2SPB 125ТВ  480 000 2,00
 Шкив РНР 2SPB 132ТВ  540 000 1,00
 Шкив РНР 2SPB 140ТВ  480 000 2,00
 Шкив РНР 2SPB 170ТВ  690 000 1,00
 Шкив РНР 2SPB 180 ТВ  690 000 1,00
 Шкив РНР 2SPZ 100ТВ  300 000 1,00
 Шкив РНР 2SPZ 106ТВ  330 000 11,00
 Шкив РНР 2SPZ 112ТВ  330 000 5,00
 Шкив РНР 2SPZ 118 ТВ  360 000 9,00
 Шкив РНР 2SPZ 125ТВ  330 000 14,00
 Шкив РНР 2SPZ 132TB  360 000 1,00
 Шкив РНР 2SPZ 132TB  390 000 10,00
 Шкив РНР 2SPZ 140ТВ  480 000 7,00
 Шкив РНР 2SPZ 150 ТВ  450 000 2,00
 Шкив РНР 2SPZ 160ТВ  420 000 3,00
 Шкив РНР 2SPZ 170ТВ  480 000 9,00
 Шкив РНР 2SPZ 180 ТВ  570 000 5,00
 Шкив РНР 2SPZ 63 ТВ  240 000 2,00
 Шкив РНР 2SPZ 80ТВ  270 000 1,00
 Шкив РНР 2SPZ 85ТВ  300 000 2,00
 Шкив РНР 2SPZ 90ТВ  300 000 4,00
 Шкив РНР 2SPZ 95ТВ  270 000 8,00
 Шкив РНР 3SPA 100ТВ  480 000 3,00
 Шкив РНР 3SPA 106ТВ  480 000 7,00
 Шкив РНР 3SPA 112ТВ  480 000 7,00
 Шкив РНР 3SPA 118ТВ  510 000 4,00
 Шкив РНР 3SPA 132ТВ  600 000 2,00
 Шкив РНР 3SPA 140ТВ  1 800 000 1,00
 Шкив РНР 3SPA 150ТВ  690 000 1,00
 Шкив РНР 3SPA 160ТВ  1 920 000 1,00
 Шкив РНР 3SPA 80 ТВ  390 000 9,00
 Шкив РНР 3SPA 85ТВ  420 000 16,00
 Шкив РНР 3SPA 90ТВ  420 000 21,00
 Шкив РНР 3SPA 95ТВ  450 000 13,00
 Шкив РНР 3SPB 125ТВ  570 000 7,00
 Шкив РНР 3SPZ 100ТВ  330 000 14,00
 Шкив РНР 3SPZ 106ТВ  330 000 13,00
 Шкив РНР 3SPZ 112ТВ  396 000 25,00
 Шкив РНР 3SPZ 118ТВ  360 000 12,00
 Шкив РНР 3SPZ 125ТВ  450 000 7,00
 Шкив РНР 3SPZ 132ТВ  390 000 9,00
 Шкив РНР 3SPZ 140ТВ  480 000 4,00
 Шкив РНР 3SPZ 150ТВ  510 000 5,00
 Шкив РНР 3SPZ 150ТВ  510 000 3,00
 Шкив РНР 3SPZ 160ТВ  660 000 5,00
 Шкив РНР 3SPZ 85ТВ  360 000 27,00
 Шкив РНР 3SPZ 95 ТВ  300 000 15,00
 Шкив РНР 4SPA 106ТВ  540 000 3,00
 Шкив РНР 4SPA 132ТВ  600 000 1,00
 Шкив РНР 4SPZ 125ТВ  540 000 5,00
 Шкив РНР 4SPZ 150ТВ  660 000 2,00
 Шкив РНР 4SPZ 200ТВ  810 000 2,00
 Шкив РНР 4SPZ 280ТВ  1 800 000 2,00
 Втулка PHF ТВ1108х20мм  270 000 18,00
 Втулка PHF ТВ1108х22мм  270 000 21,00
 Втулка PHF ТВ1108х24мм  270 000 14,00
 Втулка PHF ТВ1108х25мм  270 000 10,00
 Втулка PHF ТВ1210х19мм  330 000 13,00
 Втулка PHF ТВ1210х20мм  330 000 9,00
 Втулка PHF ТВ1210х22мм  330 000 12,00
 Втулка PHF ТВ1210х24мм  300 000 30,00
 Втулка PHF ТВ1210х25мм  150 000 40,00
 Втулка PHF ТВ1210х28мм  240 000 23,00
 Втулка PHF ТВ1210х30мм  240 000 35,00
 Втулка PHF ТВ1210х32мм  270 000 17,00
 Втулка PHF ТВ1610х19мм  420 000 13,00
 Втулка PHF ТВ1610х20мм  420 000 5,00
 Втулка PHF ТВ1610х22мм  420 000 8,00
 Втулка PHF ТВ1610х25мм  420 000 2,00
 Втулка PHF ТВ1610х28мм  420 000 2,00
 Втулка PHF ТВ1610х30мм  120 000 9,00
 Втулка PHF ТВ1610х32мм  420 000 9,00
 Втулка PHF ТВ1610х35мм  420 000 4,00
 Втулка PHF ТВ1610х38мм  300 000 4,00
 Втулка PHF ТВ2012х22мм  330 000 10,00
 Втулка PHF ТВ2012х24мм  240 000 20,00
 Втулка PHF ТВ2012х25мм  150 000 9,00
 Втулка PHF ТВ2012х28мм  420 000 4,00
 Втулка PHF ТВ2012х32мм  450 000 9,00
 Втулка PHF ТВ2012х35мм  150 000 7,00
 Втулка PHF ТВ2012х38мм  420 000 11,00
 Втулка PHF ТВ2012х40мм  150 000 10,00
 Втулка PHF ТВ2012х42мм  150 000 10,00
 Втулка PHF ТВ2012х48мм  240 000 12,00
 Втулка PHF ТВ2517х28мм  180 000 19,00
 Втулка PHF ТВ2517х30мм  180 000 15,00
 Втулка PHF ТВ2517х32мм  180 000 6,00
 Втулка PHF ТВ2517х35мм  180 000 5,00
 Втулка PHF ТВ2517х42мм  180 000 7,00
 Втулка PHF ТВ3020х35мм  300 000 10,00
 Втулка PHF ТВ3020х40мм  300 000 8,00
 Втулка PHF ТВ3020х42мм  300 000 10,00
 Втулка PHF ТВ3020х48мм  240 000 4,00

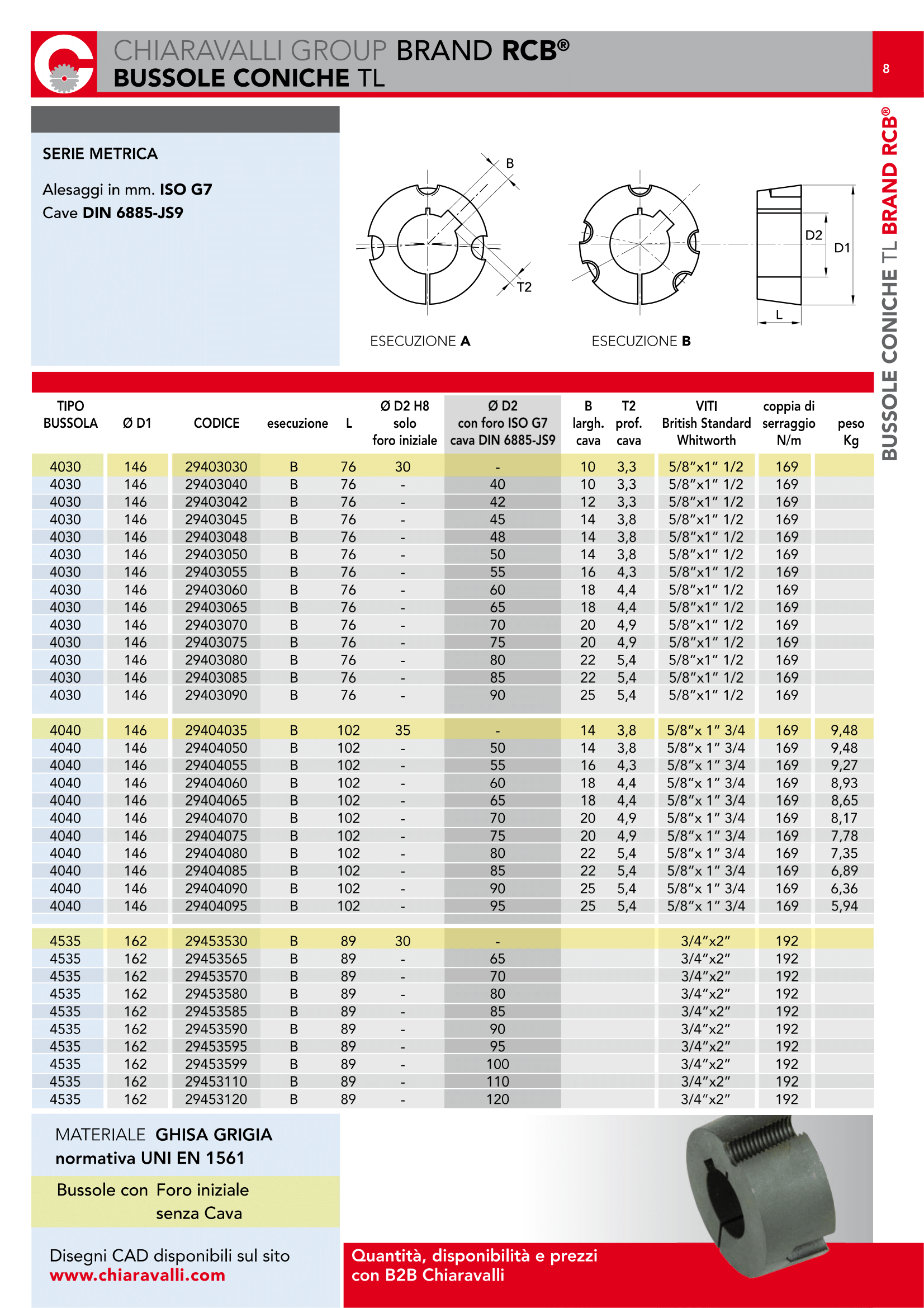

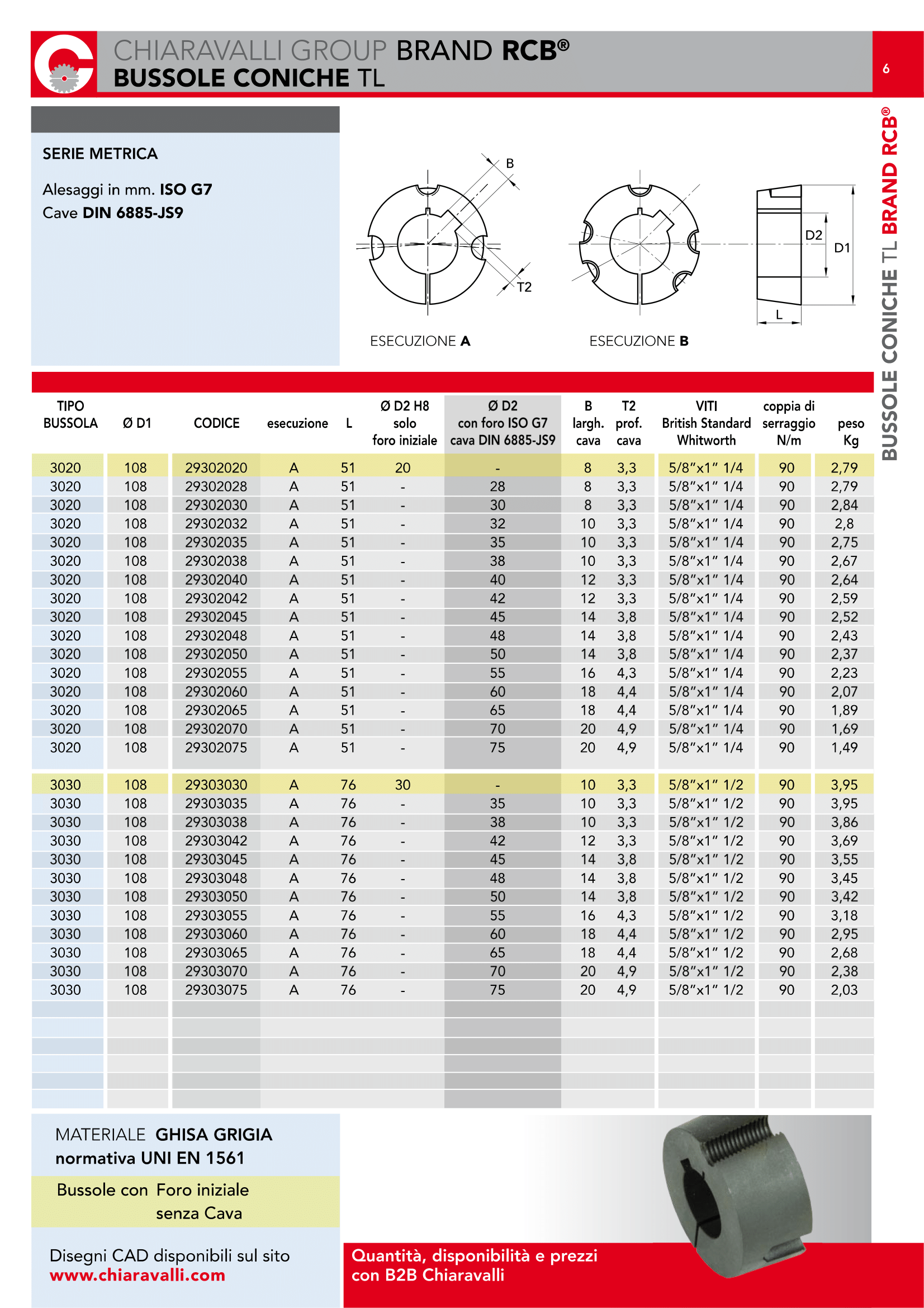

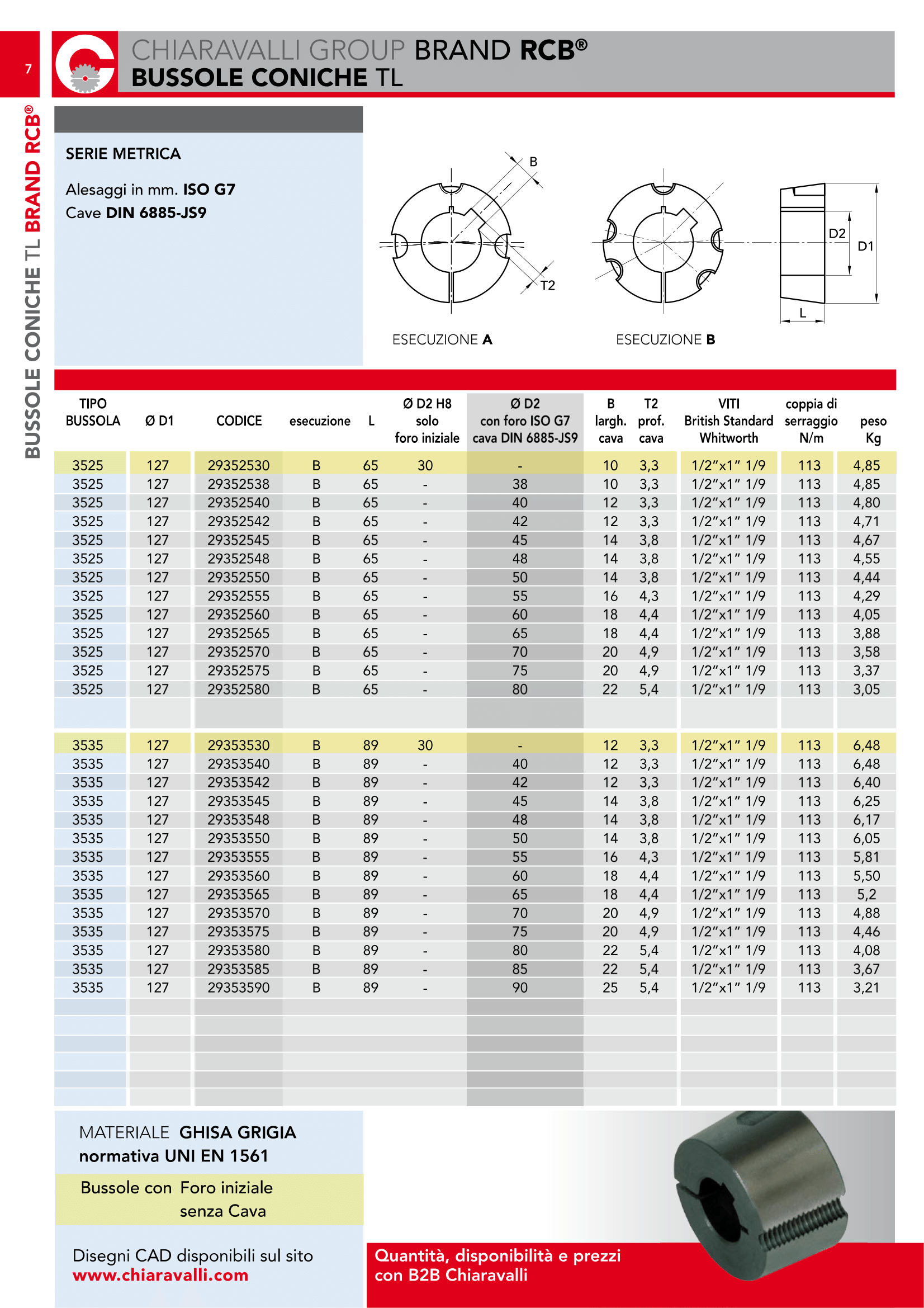

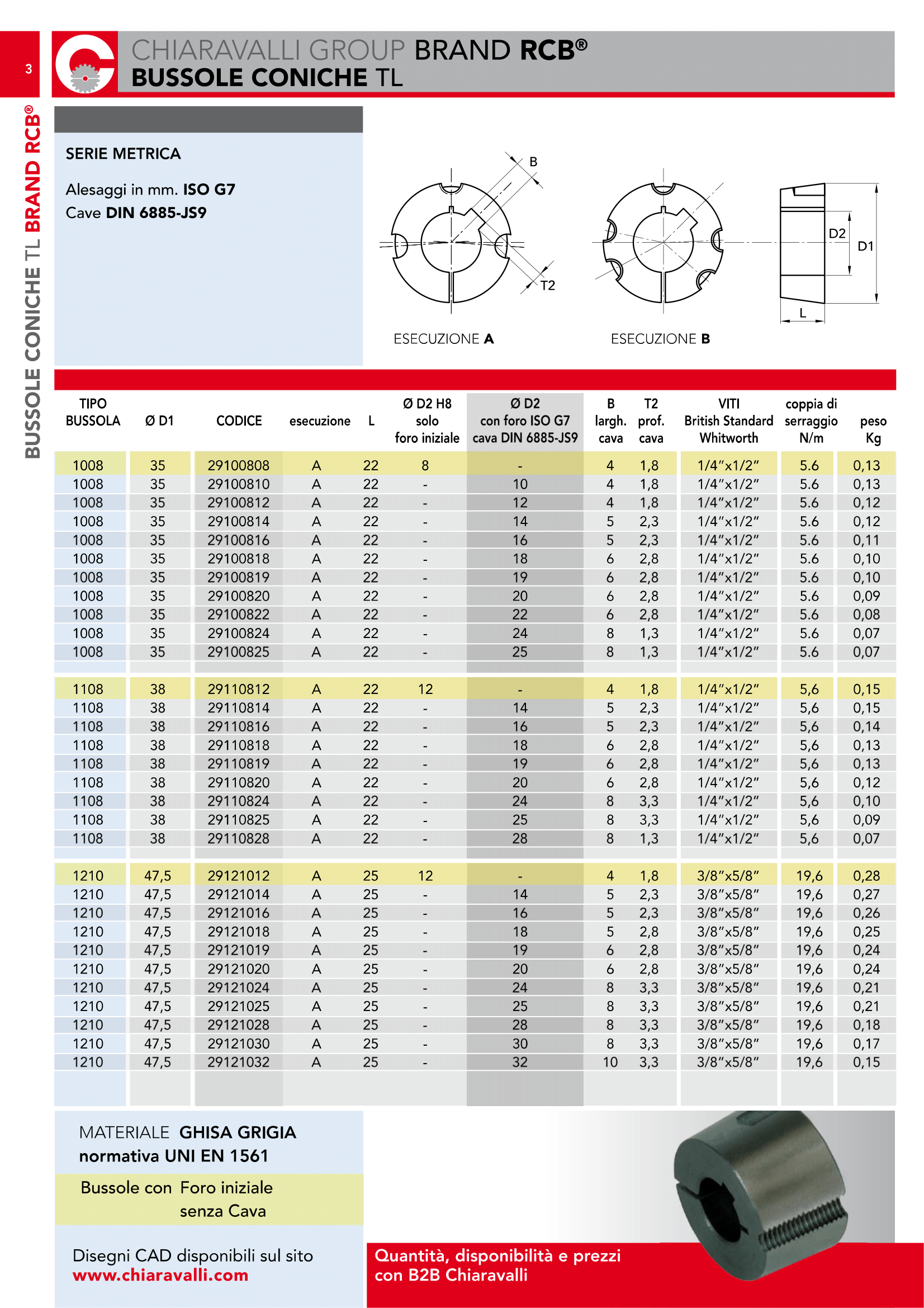

Размеры шпоночного паза так же приведены в таблицах - B x L


размеры втулок тапер буш taper bush

размеры втулок тапер буш taper bush

размеры втулок тапер буш taper bush

размеры втулок тапер буш taper bush

размеры втулок тапер буш taper bush

размеры втулок тапер буш taper bush

размеры втулок тапер буш taper bush
Конические втулки.

Каталог конических втулок
