ГлавнаяТовары и услугиШкивы клиновых и зубчатых ремней, для электродвигателей, компрессоров, генераторов

Шкивы клиновых и зубчатых ремней, для электродвигателей, компрессоров, генераторов

Нужно купить шкив электродвигателя? "Механика.BY" - продажа всех типов и размеров шкивов для ремней, клиновые, зубчатые, приводные шкивы электродвигателя и компрессора, ременные шкивы под втулку тапербуш или расточку + 375291202226. Доставка в Гомель, Минск, Витебск, Могилев, Гродно! Все размеры шкива в каталоге.



Клиновые, зубчатые, вариаторные шкивы в наличии.



Элементы ременной передачи - шкивы для ремней



Шкив ременной передачи представляет собой колесо (фрикционное) с канавкой или ободом, предназначение - передача по канату или приводному ремню движения. Применяется в виде одной из основных частей ременной передачи. Кроме того, существуют так же модели для распределительных валов механических блоков. В ременной передачи, в отличие от блока, усилие передает на ремень с оси вала (или в обратном порядке). Что же касается блока, то он, обеспечивая только изменение направления движения ремня, каната, на оси вращается свободно. Систему, состоящую из двух шкивов (неподвижных) и кольцевого ремня, расположенного между ними, принято называть ременной передачей.

Быстрый переход к размерам шкивов клиновых ремней.

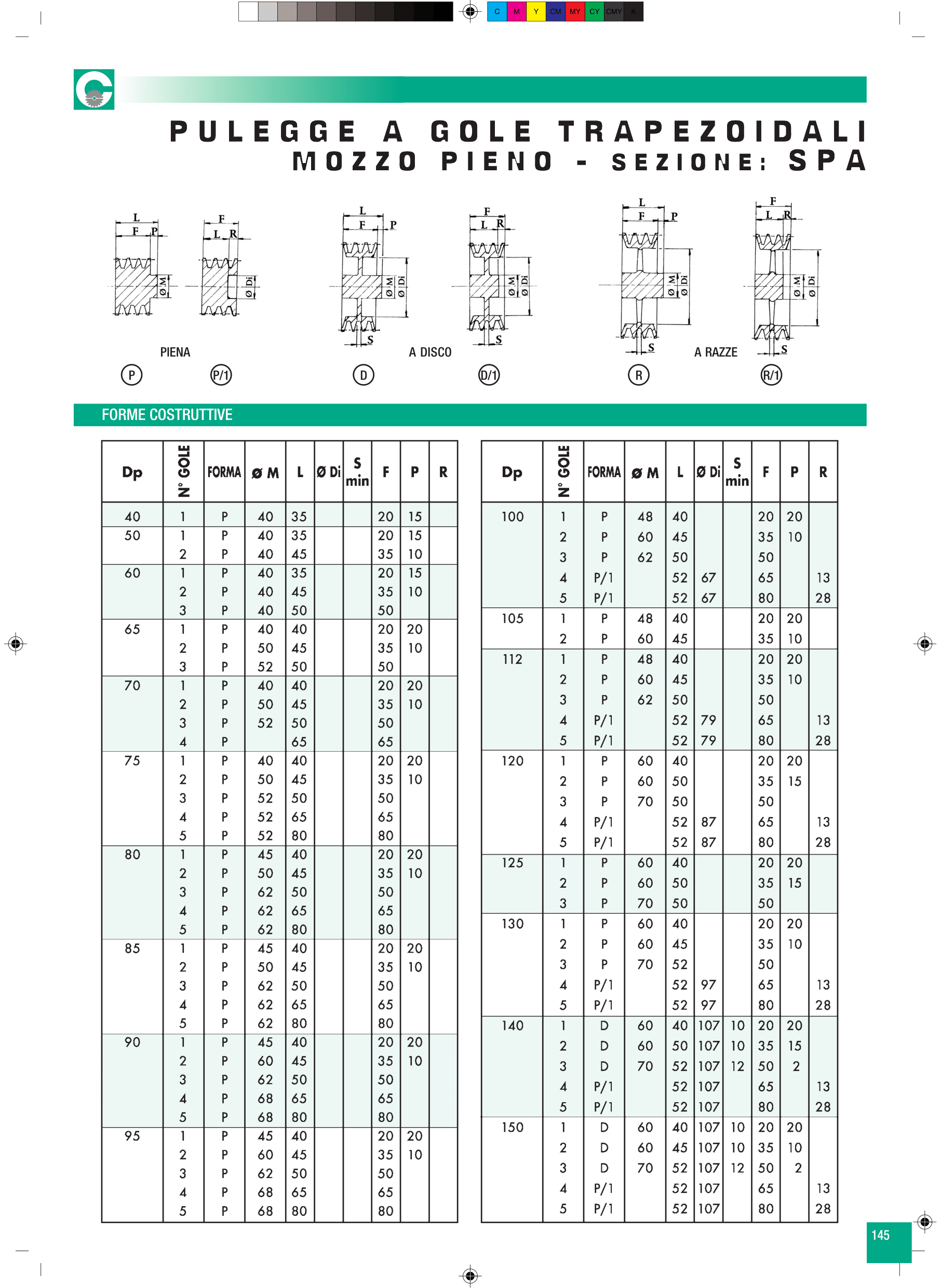

Шкивы SPA чертежи и размеры

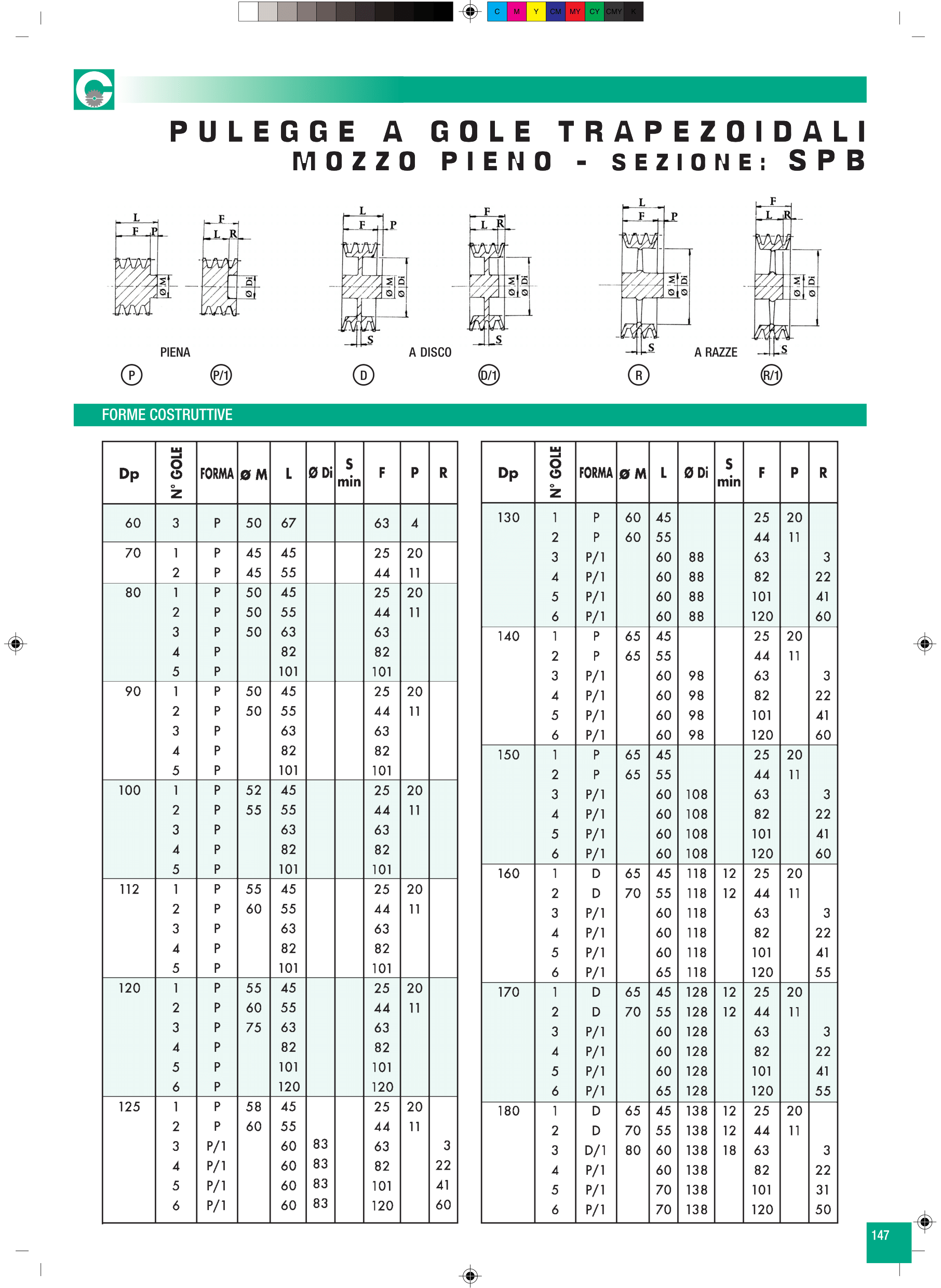

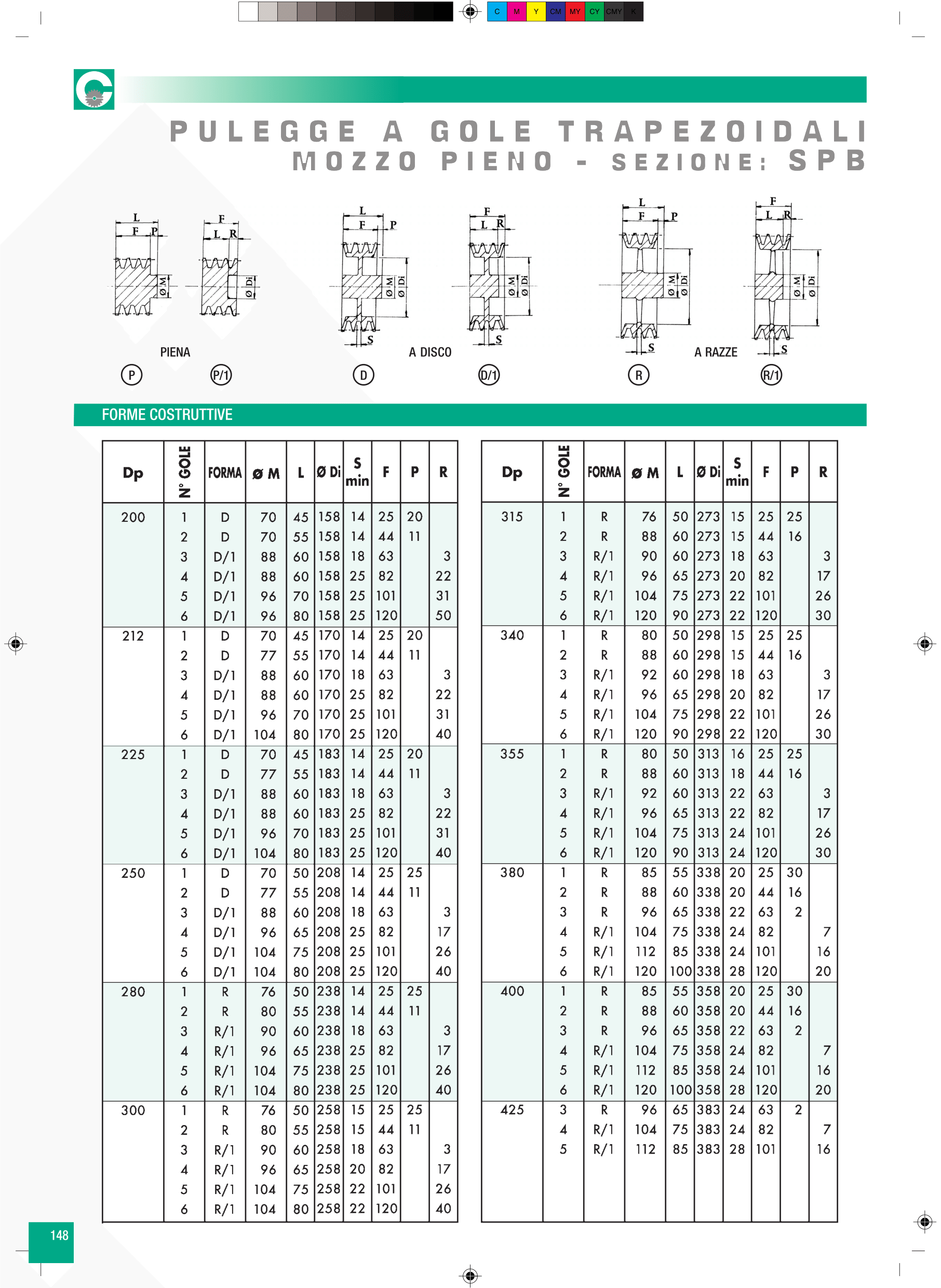

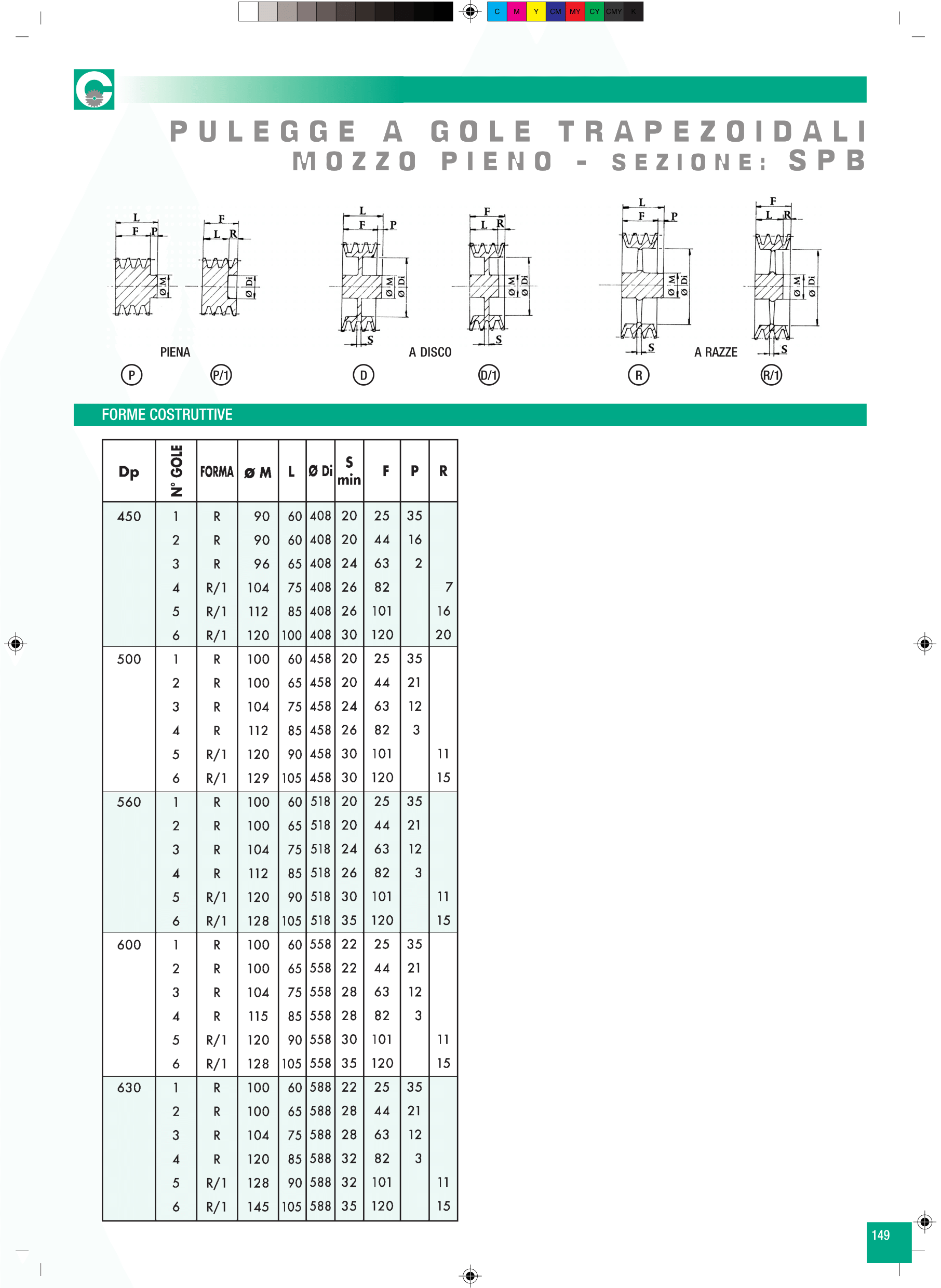

Шкивы SPB чертежи и размеры

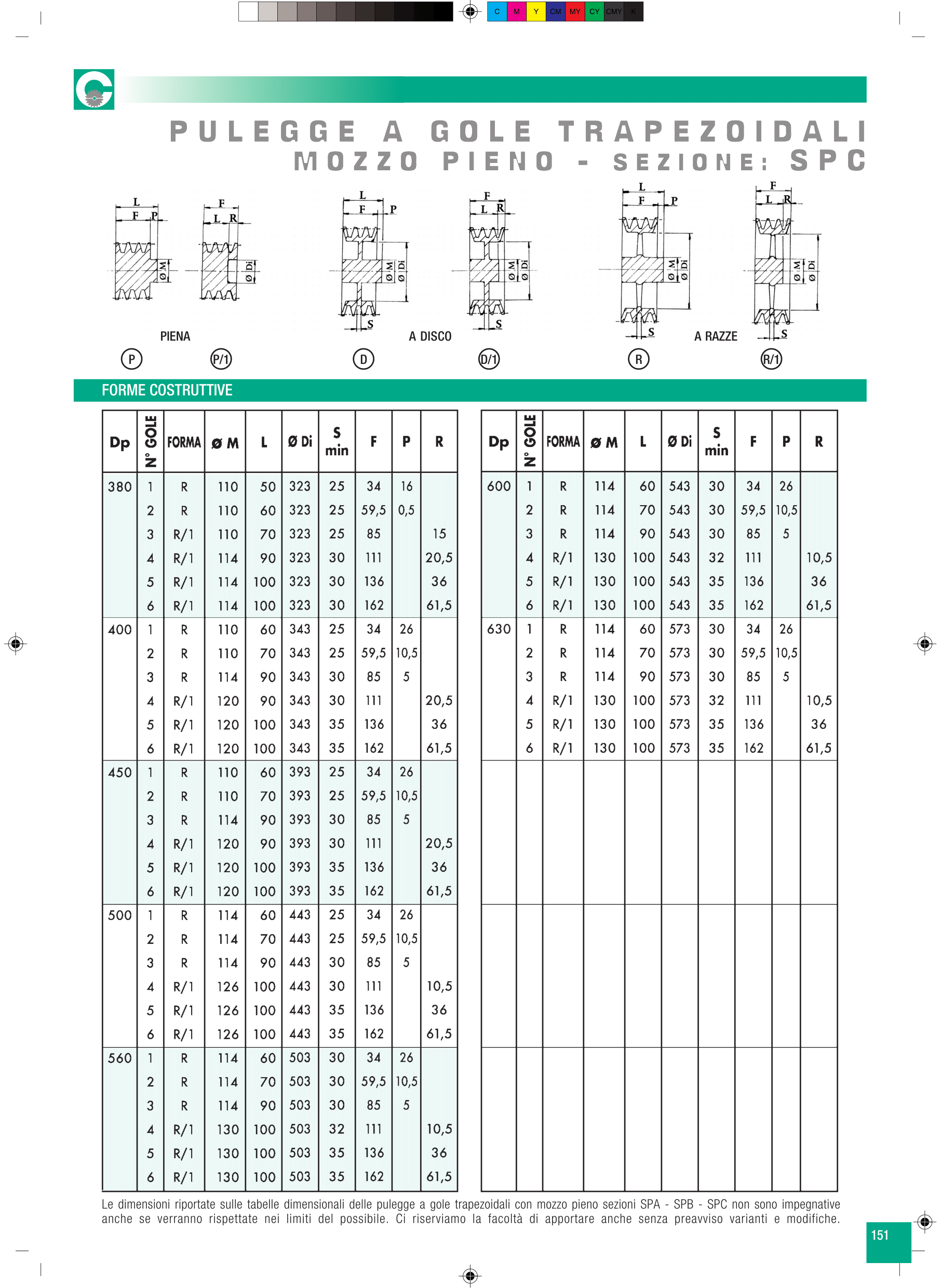

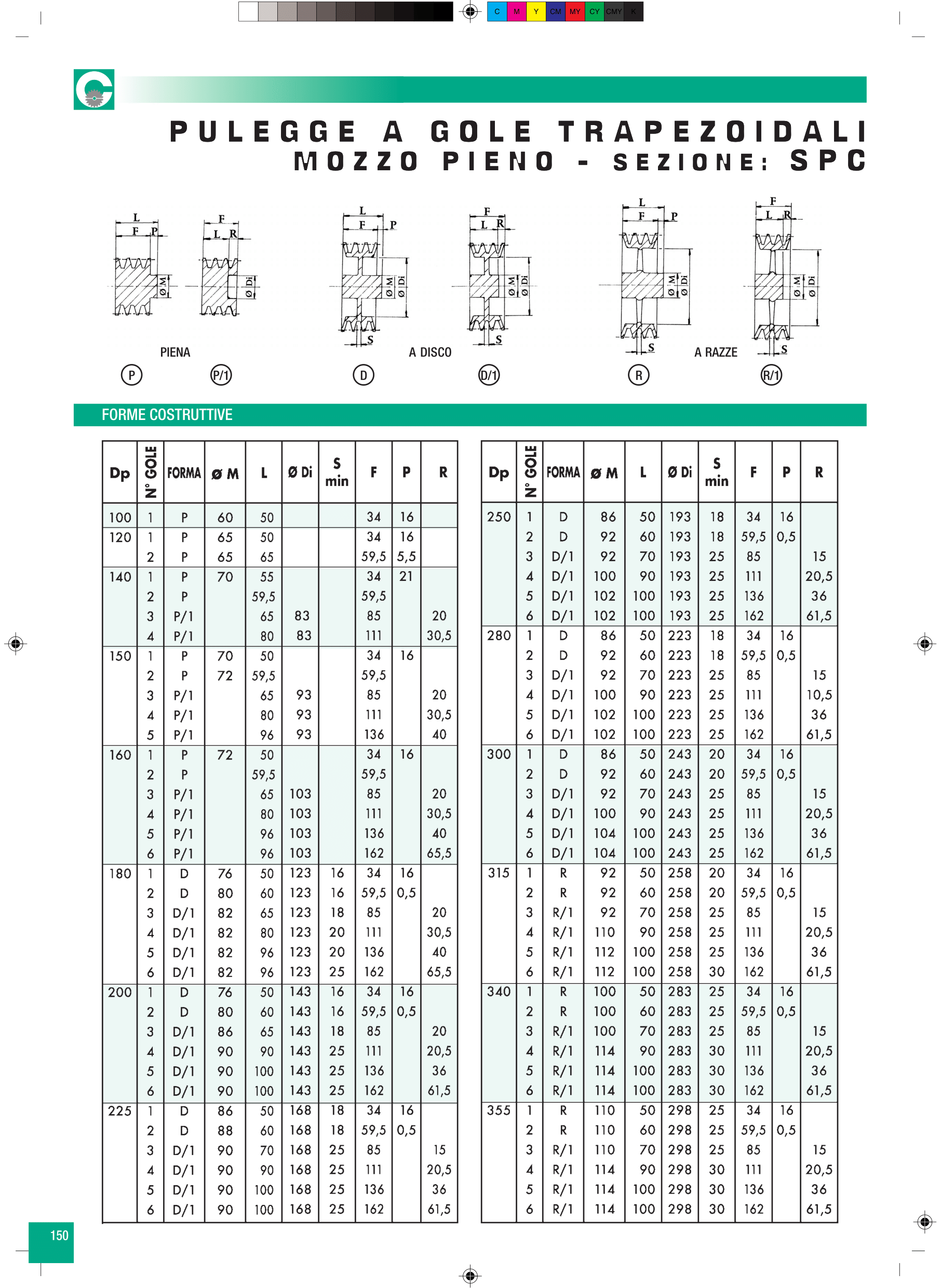

Шкивы SPC чертежи и размеры

РЕМНИ КЛИНОВЫЕ ( ремни для шкивов электродвигателей ) - ликвидация склада - распродажа  ремней европейских производителей.

Размерность и типы втулок TAPER BUSH для шкивов

Пример запроса: Необходим шкив внешний диаметр 560мм, колличество ручьев 5, внутренний посадочный диаметр - 65мм.

Шкив клиновый SPB 560/5 с замком тапер лок TL под втулку тапер  буш TB 4040 D65mm.

Зачем нужно купить шкив?

Итак, шкив является фрикционным колесом, снабженным по окружности канавками, зубьями или ободом и предназначение - передача посредством ремня от вала двигателя  к  узлу (вращаемому) крутящего момента.

Весомое место среди приводных элементов современных агрегатов и машин отведено ременным передачам.  Это объясняется их неоспоримыми преимуществами ременной передпчи, а именно:

- возможностью работы при больших скоростях: до 100 метров в секунду подклиновых и до 30-50 метров в секунду - клиновые передачи;

- способностью передавать довольно большие (до 400 кВт) мощности (клиновые передачи), а в случае подклиновых и зубчатых передач, соответственно, до 1000 и до 500 кВт;

- способность передавать движение между валами с разной пространственной ориентацией (также и вертикальной), на больших расстояниях.

Ременные передачи снижают воздействие переменных нагрузок и вибраций на узлы оборудования, тем самым защищая их от поломок при перегрузках, обеспечивая бесшумность и плавность хода.

Шкивы для электродвигателей

Шкивы Chiaravalli могут быть использованны в: ваккумных насосах, в компрессорах, при монтаже на валах электродвигателей и ремонте сельскохозяйственной техники, в любой ременной передаче, подбираются они по необходимому наружному размеру и посадочному диаметру на вал, предлагаются в одно, двух, трех, четырех, пяти, шестиручьевом исполнении. Профиля ременной передачи для килиновых приводных ремней: профиль А, профиль Б, профиль С. Чертежи необходимо смотреть (скачать) в каталоге. Купить ременные шкивы для электродвигателя можно по безналичному рассчету. Мы занимаемся продажей всех типов ременных передач. Доставка осущетствляется транспортной компанией. Звоните и мы предложим Вам приятные цены на покупку ременных шкивов всех типов и размеров. Цены вас приятно удивят. Так же у нас вы можете подобрать заготовки для дальнейшей самостоятельной расточки посадочных диаметров под шпонку.

Часто возникают вопросы: как рассчитать диаметр для ремнной передачи? как определяется диаметр? как сделать расчет диаметра? Где скачать чертежи?  - у нас есть ответы! Качаем каталог. Рассчет ременной передачи смотреть тут.

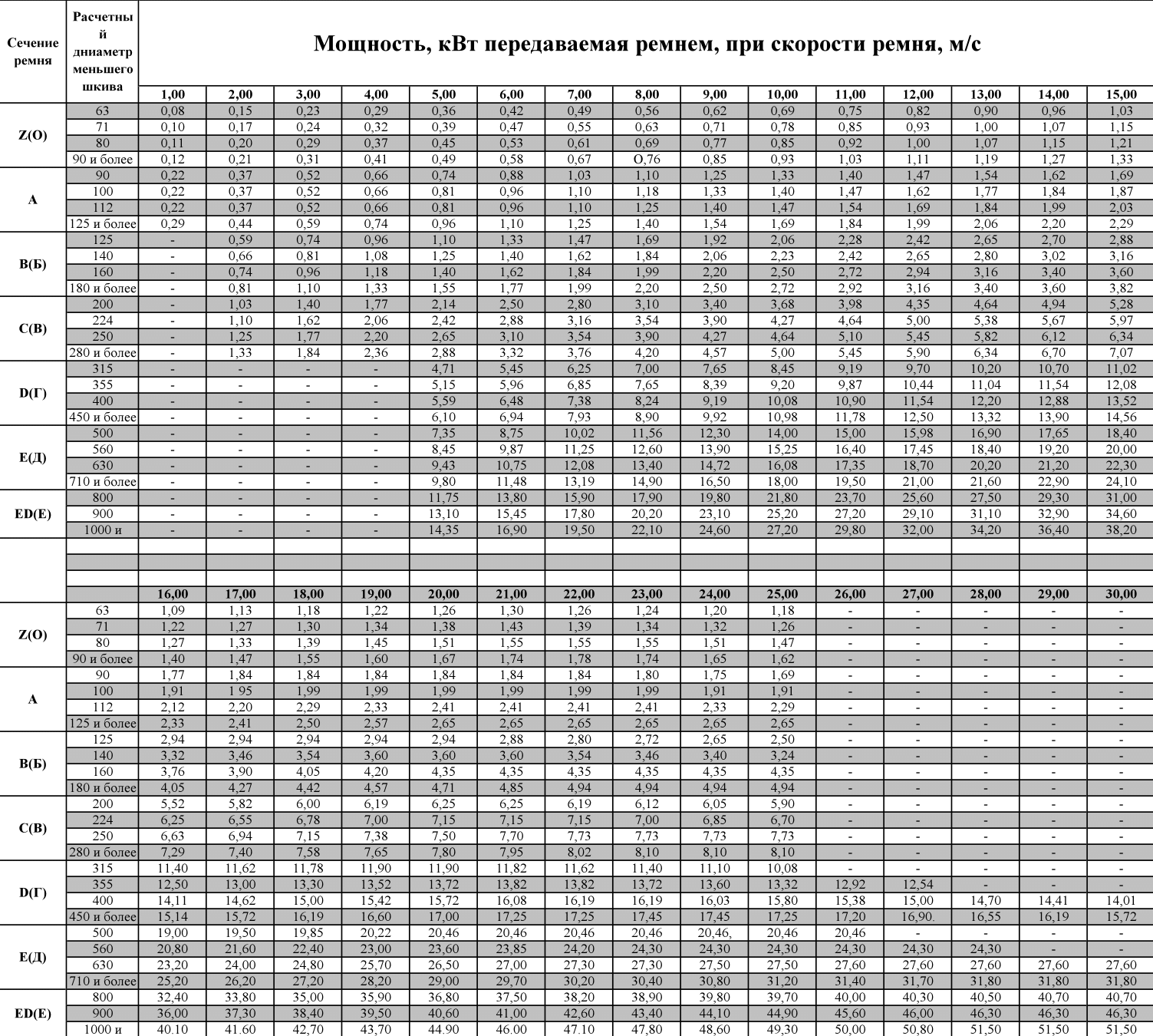

Мощность, кВт передаваемая ремнем, при скорости ремня, м/с

Быстрый переход к размерам шкивов зубчатых ремней

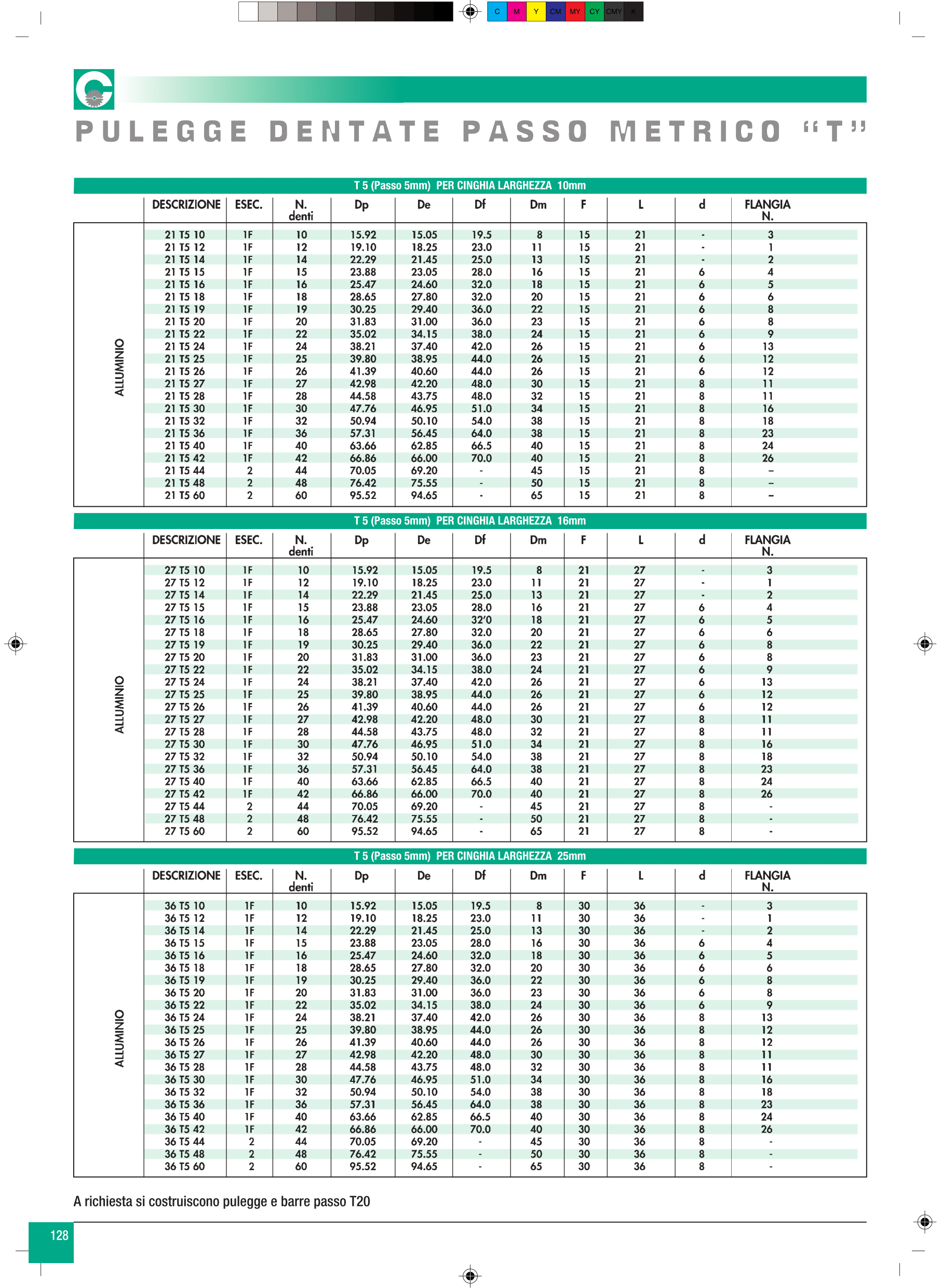

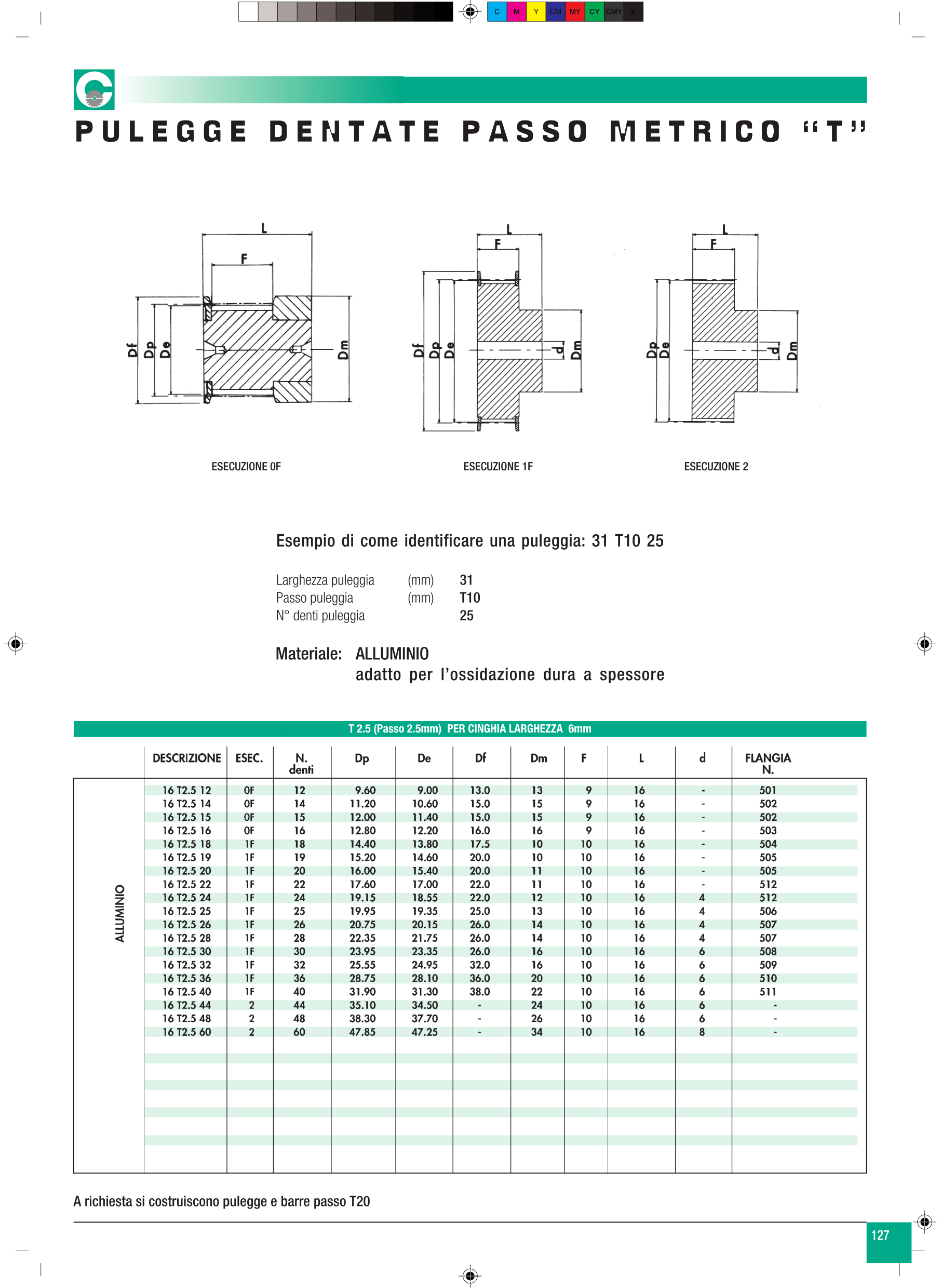

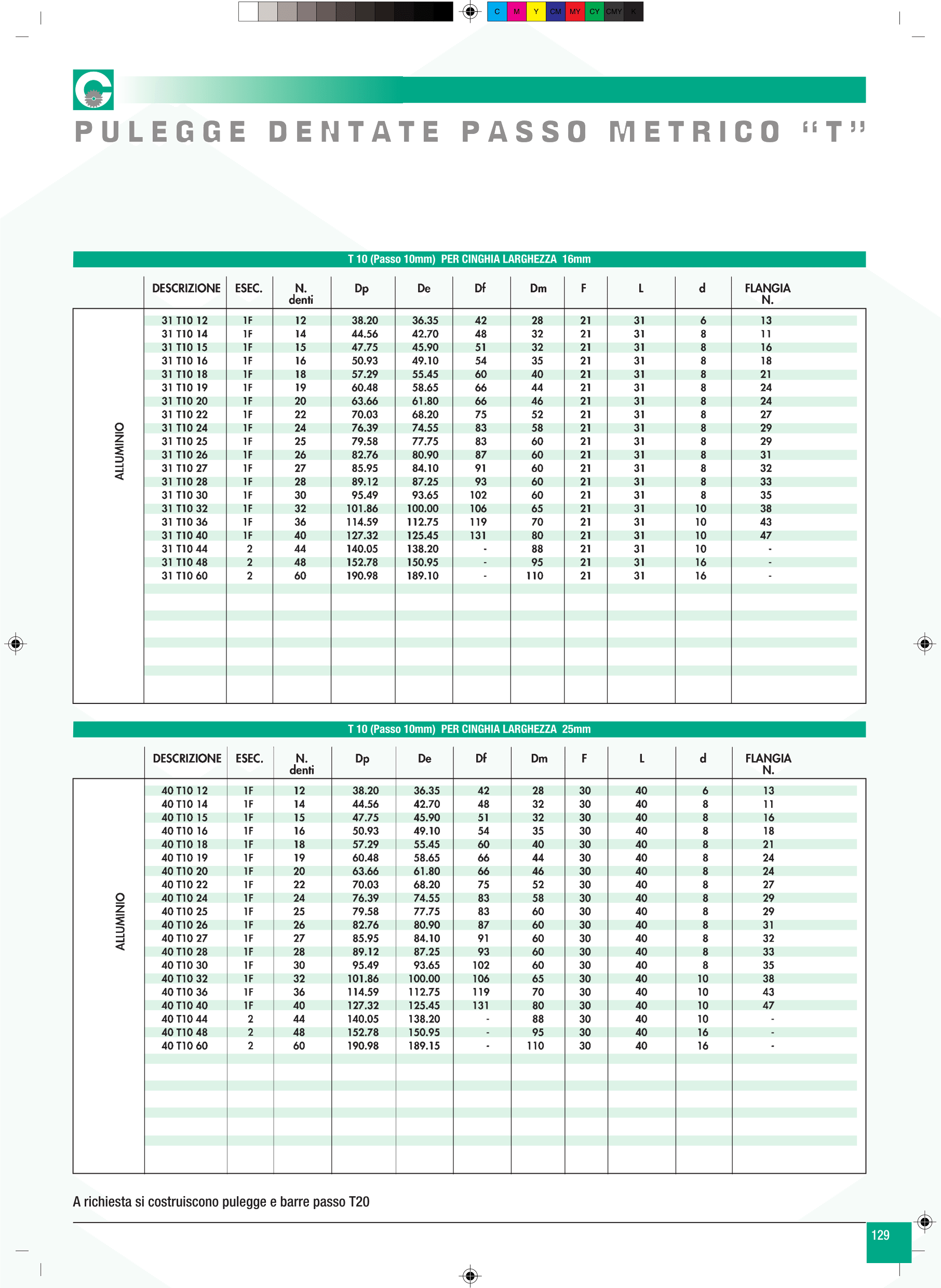

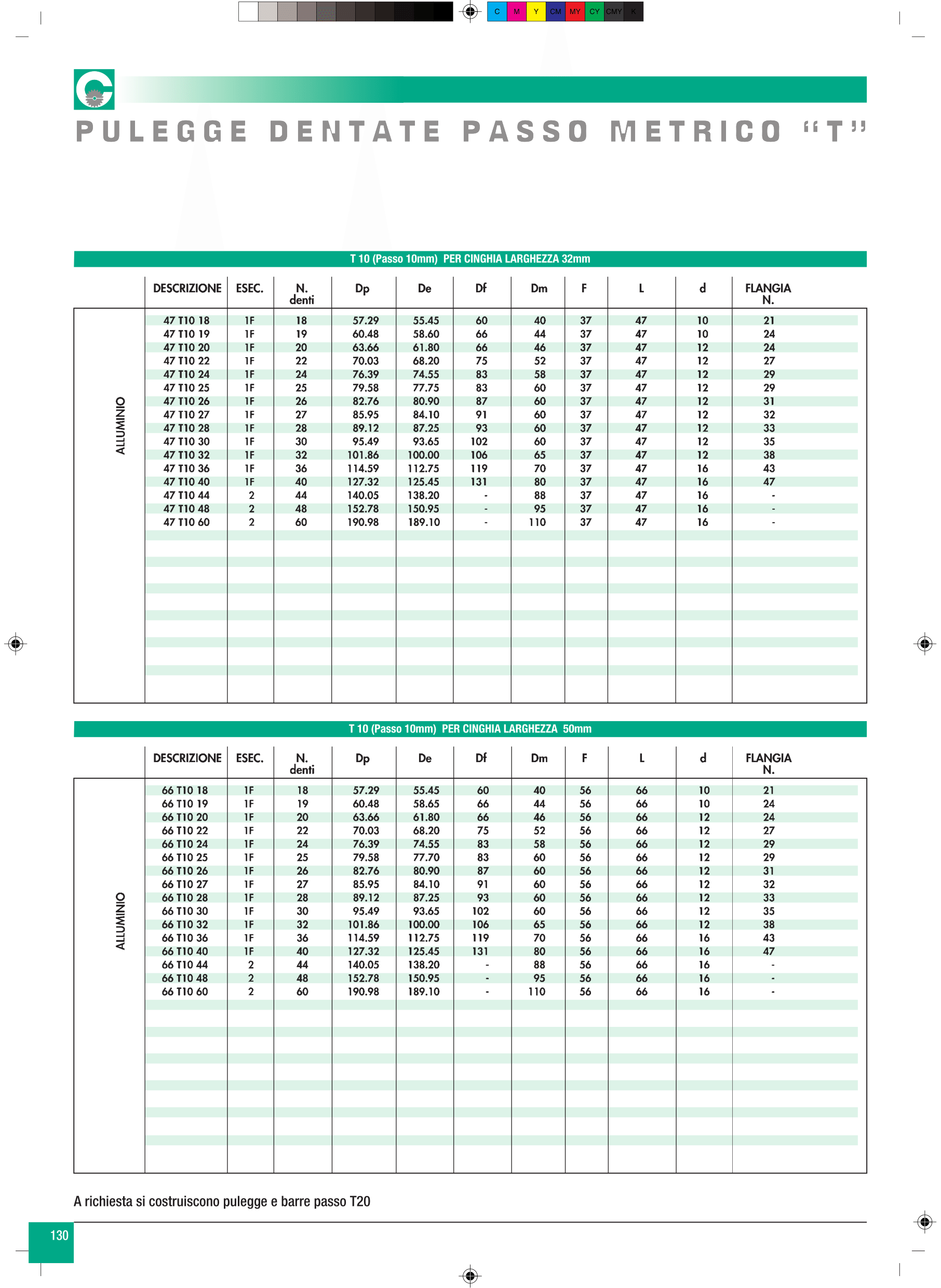

T2,5, CT5, T5, CT10, T10
Зубчатые профиль HTD    профиля 14М, 8М, 5М, 3М
Заготовки,  зубчатых шкивов выполненны из аллюминия



Для зубчатых ременых профилей



Зубчатых ремней   T2,5, CT5, T5, CT10, T10

Зубчатые профиль HTD    профиля 14М, 8М, 5М, 3М
Заготовки,  зубчатых шкивов выполненны из аллюминия



Для клиновых ременых профилей



Ременной профиль SPA, -  клиновых ремней SPA, A

Ременной профиль SPB, -  клиновых ремней SPB, B

Ременный профиль SPC, - клиновых ремней SPC, C

Ременный профиль SPZ. -  клиновых ремней SPZ, Z

Скачать каталог | Подшипники линейного перемещения

Для скачивания необходимо нажать на картинку

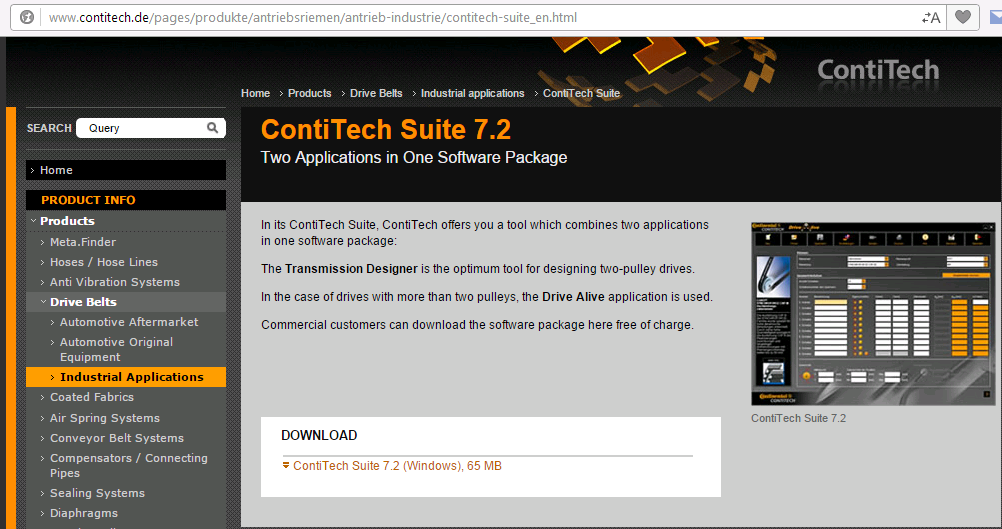

Для примера, как считает необходимую длину ремня программа ContiTech Suite 7.2

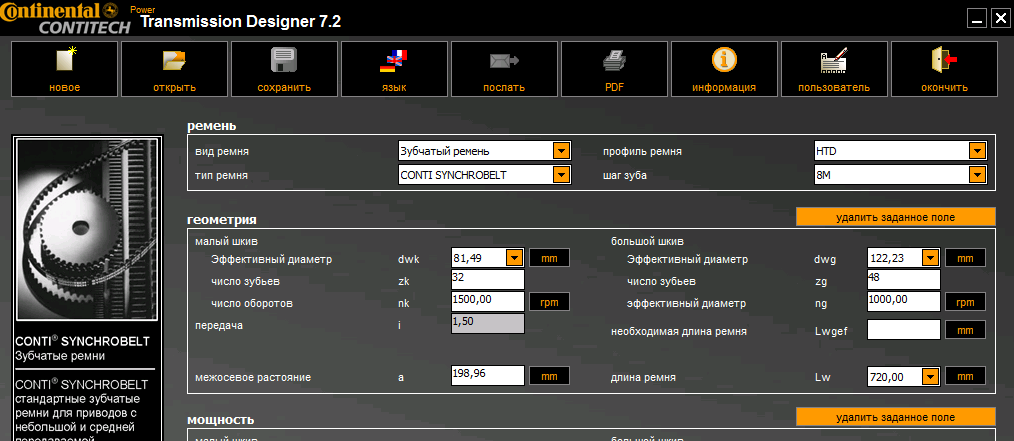

Задание - два HTD - шных шкива 32 8M 50F и 48 8M 50F, расстояние между осями - 199мм, как видно, с бортами, и она нам насчитала - при 1500 оборотах, на выходе 1000 и длина ремня 720 Lw  - Осталось посмотреть каталог и проверить). Если есть замечания и предложения - пишите, контакты на странице.

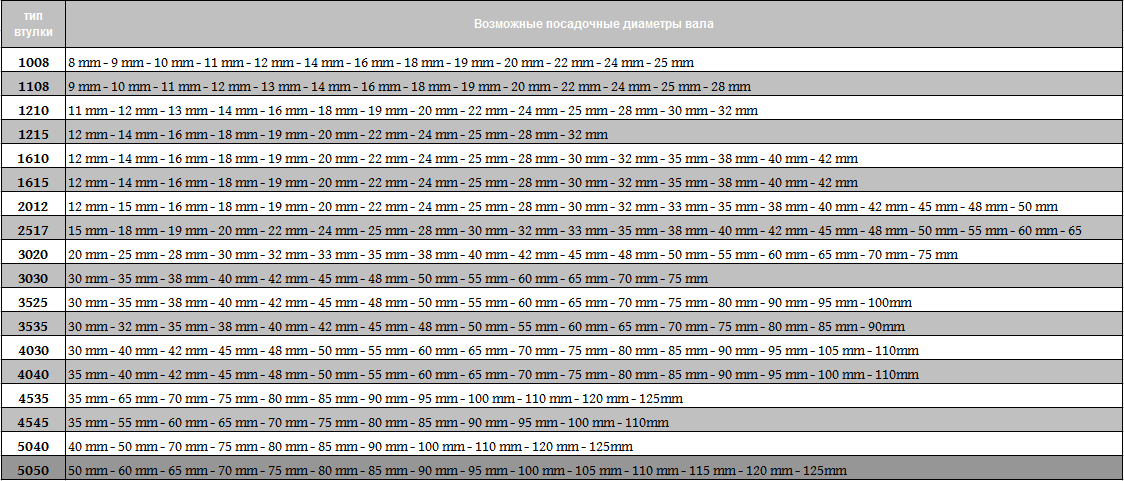

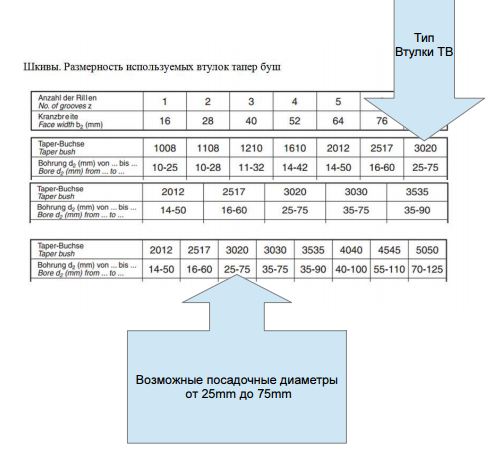

Размерность втулок Taper Bush

Посодачные диаметры шкивов для электродвигателей ременной передачи могут растачиваться заказчиком самостоятельно (шпоночное соединение) или необходимо подобрать нужный посадочный диамерт, который соответствует диаметру вала.

Заводское исполнение, возможные диаметры посадки (Зажимные втулки быстрого монтажа TAPER BUSH): (монтаж на вал электродвигателя) 1008 D10 - 10 мм, 1008 D12 - 12 мм, 1008 D14 - 14 мм,  1008 D18 - 18 мм, 1008 D20 - 20 мм, 1008 D22 - 22 мм, 1008 D24 - 24 мм, 1008 D25 - 25 мм, 1008 D28 - 28 мм, 1215 D28 - 28 мм, 1610 D30 - 30мм, 1610 D38 - 38 мм (диаметр вала для посадки (крепления, монтажа), 1610 D40 - 40 мм, 2012 D48 - 48 мм, 2012 D50 - 50 мм, 2012 D42 - 42 мм, 2517 D55 - 55 мм, 2517 D60 - 60мм, 2517 D65 - 65мм.


Товары в наличии и под заказ | Доставка в: Минск, Березино, Борисов, Вилейка, Воложин, Дзержинск, Клецк, Копыль, Крупки, Логойск, Любань, Молодечно, Мядель, Несвиж, Пуховичи, Слуцк, Смолевичи, Солигорск, Старые Дороги. Столбцы, Узда, Червень, Брест, Барановичи, Береза, Ганцевичи, Дрогичин, Жабинка, Иванова, Ивацевичи, Каменец, Кобрин, Лунинец, Ляховичы, Малорита, Пинск, Пружаны, Столин, Витебск, Браслав, Бешенковичи, Верхнедвинск, Глубокое, Городок, Докшицы, Дубровно, Лепель, Лиозно, Миоры, Орша, Полоцк, Поставы,Россоны, Сенно, Толочин, Ушачи, Чашники, Шарковщина, Шумилино, Гомель, Брагин, Буда-Кошелево, Ветка, Добруш, Ельск, Житковичи, Жлобин, Калинковичи, Корма, Лельчицы, Лоев, Мозырь, Наровля, Октябрьский, Петриков, Речица, Рогачев, Светлогорск, Чечерск, Хойники, Гродно, Бол.Берестовица, Волковыск, Вороново, Дятлово, Зельва, Ивье, Кореличи, Лида, Мосты, Новогрудок, Ошмяны, Островец, Свислочь, Слоним. Сморгонь, Щучин, Могилев, Белыничи, Бобруйск, Быхов, Горки, Глуск, Дрибин, Кировск, Климовичи, Кличев, Костюковичи, Краснополье, Кричев, Круглое, Мстиславль, Осиповичи, Славгород, Хотимс, Чаусы, Чериков, Шклов. Беларусь.

Сортировать: по дате ↓ | по цене ↑
96 L 100 TAPER LOCK Шкив зубчатый
96 L 100 TAPER LOCK Шкив зубчатый
237.01 Р.
Под заказ Оптом и в розницу
В корзину
96 L 075 TAPER LOCK Шкив зубчатый
96 L 075 TAPER LOCK Шкив зубчатый
225.71 Р.
Под заказ Оптом и в розницу
В корзину
96 L 050 TAPER LOCK Шкив зубчатый
96 L 050 TAPER LOCK Шкив зубчатый
204.71 Р.
Под заказ Оптом и в розницу
В корзину
96 H 300 TAPER LOCK Шкив зубчатый
96 H 300 TAPER LOCK Шкив зубчатый
670.09 Р.
Под заказ Оптом и в розницу
В корзину
96 H 200 TAPER LOCK Шкив зубчатый
96 H 200 TAPER LOCK Шкив зубчатый
417.01 Р.
Под заказ Оптом и в розницу
В корзину
96 H 150 TAPER LOCK Шкив зубчатый
96 H 150 TAPER LOCK Шкив зубчатый
378.47 Р.
Под заказ Оптом и в розницу
В корзину
96 H 100 TAPER LOCK Шкив зубчатый
96 H 100 TAPER LOCK Шкив зубчатый
327.27 Р.
Под заказ Оптом и в розницу
В корзину
84 L 100 TAPER LOCK Шкив зубчатый
84 L 100 TAPER LOCK Шкив зубчатый
195 Р.
Под заказ Оптом и в розницу
В корзину
84 L 075 TAPER LOCK Шкив зубчатый
84 L 075 TAPER LOCK Шкив зубчатый
183.94 Р.
Под заказ Оптом и в розницу
В корзину
OK Перейти на страницу:

Предприятие осуществляет поставку комплектующих, а именно шкивов, подшипников, валов, звезд, цепей, муфт, электродвигателей, вариаторов, редукторов. Имеется система скидок. Доставка любой транспортной компанией в рамках Единого эконом. пространства, Таможенного союза, России.
