Зубчатые шкивы – разновидности и назначение

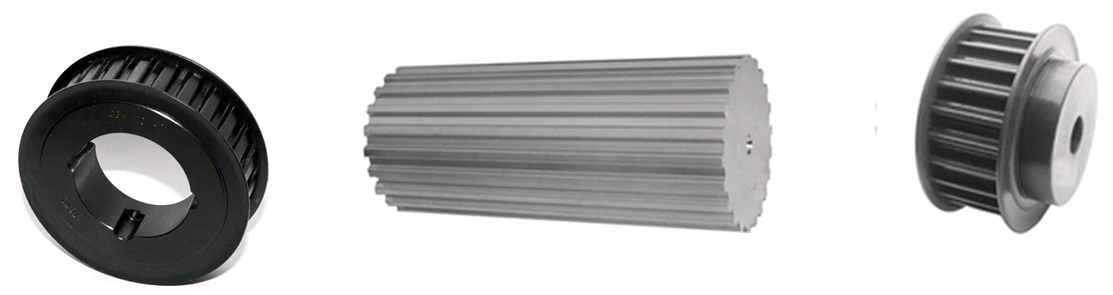

1. Шкив под конусную монтажную втулку taper bush - taper lock

2. Заготовка болванка для самостоятельной нарезки зубчатого шкива по необходимому размеру

3. Шкив зубчатый под самостоятельную расточку посадочного

Шкив зубчатый используется для создания зубчатой ременной передачи работающей без применения охлаждающей жидкости. Подобные передачи, в свою очередь, являются важной частью механизмов с жесткой синхронизацией движения и редукторов. Выбор материала для изготовления шкива зависит от его типа и размера. Это может быть сталь, алюминий, чугун, а при необходимости и нержавеющая сталь.

Шкив зубчатый может быть двух основных типов:

- шкив под расточку – это изделие с предварительным отверстием малого диаметра, которое при необходимости растачивается до требуемого посадочного размера;

- шкив с посадкой под коническую втулку, отверстие в котором изначально рассчитано на разные посадочные диаметры и не требует дополнительной обработки. Оба можно легко монтировать на вал электродвигателя либо на вал редуктора.

Также зубчатые шкивы разделяются на четыре дополнительных группы в зависимости от вида используемого ремня в передаче.

1. Шкив зубчатый с посадкой на коническую втулку.

Изготавливаются, прежде всего, из стали, и имеют конусное отверстие. Соединяется такой шкив с валом при помощи конусной втулки, основная функция которой – быстрый и удобный монтаж. Деталь может иметь различный размер профиля и шаг зубьев.

2. Шкив зубчатый с метрическим шагом ремня.

Изготавливаются, как из стали, так и из алюминия и носят название метрического шкива со ступицей. Имеют черновое отверстие, требующее дополнительной расточки и используются для механизмов с зубчатыми ремнями типа HTD. Этот вариант шкива также разделяется по размеру профиля и шага. Маркировка указывает тип ремня и размер шага, например HTD-8M.

3. Шкив зубчатый с дюймовым шагом ремня.

Изготавливается из чугуна и стали, имеет ступицу и предварительно черновое отверстие. Может быть двух вариантов исполнения с бортами и без них. Требует дополнительной обработки посадочного места. Имеет разные размеры профиля и шага.

4. Шкив зубчатый для ремней из полиуретана с метрическим шагом.

Материал изготовления – алюминий и сталь. Посадочное отверстие черновое. Используется для передач с полиуретановыми ремнями двух разновидностей профилей Т и АТ. Как и все предыдущие различается по профилю и размеру шага.

Некоторые производители предлагают также купить заготовки зубчатых шкивов, изготовленные из стали и алюминия с двумя видами шага – метрическим и дюймовым. Используя подобные заготовки, вы имеете возможность самостоятельно выбрать требуемую ширину нарезаемой детали.

При необходимости можно заказать заготовку с ободками. Заготовки имеют стандартную ширину от 140 до 160 мм. В любом случае, хотите вы купить шкив либо заготовку, производитель предоставляет обширнейший каталог продукции с подробными чертежами, ценами и ГОСТами.

Использование всех вышеперечисленных деталей и механизмов имеет очень широкий спектр. Особенно активно их применение в расчете и проектировании систем, конвейерного оборудования, а также в работах связанных с автоматизацией и модернизацией различных производственных линий.

Также Mehanika.by предлагает поставку запасных частей к оборудованию для упаковки различных продуктов. Одним из видов предлагаемой продукции компании являются шкивы CHIARAVALLI необходимые для создания зубчатых передач с использованием зубчатых шкивов.
